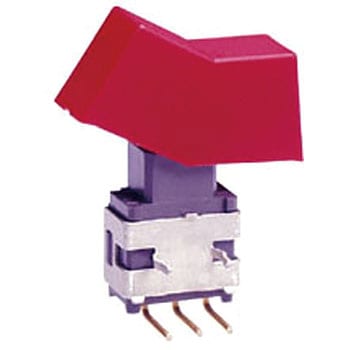

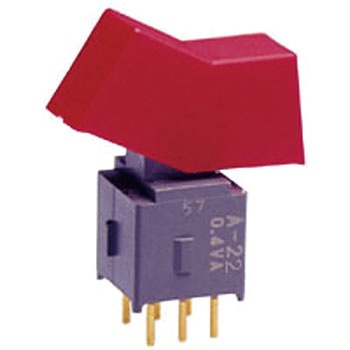

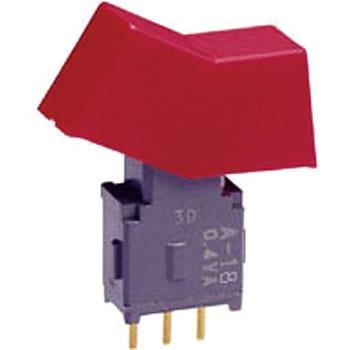

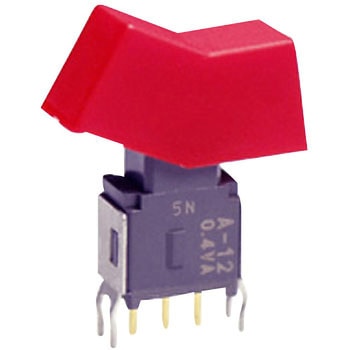

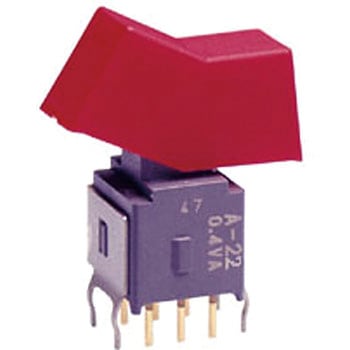

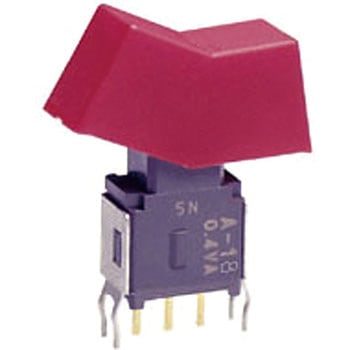

パドルロッカスイッチ Aシリーズ K形
ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂等によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
コイルバネ、滑動棒、切換板の組合せによる、メーカー独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。
端子部はエポキシシール等により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
レバー倒れ角度が大きい(26°)ので、倒れ方向が明確になります。
スライディング・ツイン・クロスバー・コンタクト機構採用。

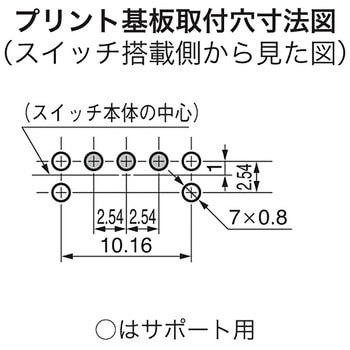

端子間ピッチはインチピッチを採用したプリント基板用です。
電流容量
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
種類丸洗い
使用温度範囲(℃)-30～85
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)50以下(20mV 10mAにて)
機械的開閉耐久性100000回以上
電気的開閉耐久性50000回以上

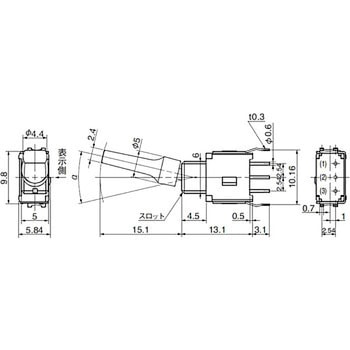

レバー倒れ角度(°)26±4
操作部形状パドルロッカスイッチ
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
注意
※操作部は別売りになっています。
