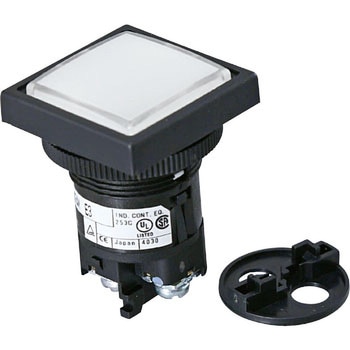

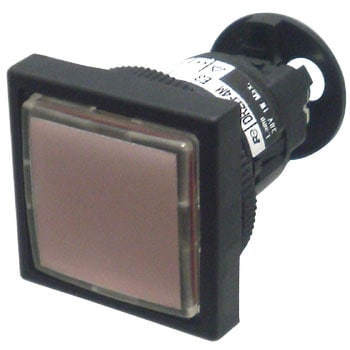

表示灯 DR22シリーズ (平形□24・透明グローブ)
高輝度LED昭光品「ぴかりくん」を標準化
操作部の裏面取付方式により、パネル厚による調整が不要
あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能。
接点ユニット・トランスユニットの追加・交換が容易。
2方向からの配線が可能。
充電部保護カバーを標準付属。
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています。
- 形状
- 角
- 取付穴径(Φmm)
- 22.3/25.5
- 光源
- LED
- 汚染度(使用環境)
- 3
- 使用周囲温度(℃)
- -20～+50(ただし、氷結、結露なきこと)
- 衝撃(m/s2)
- 耐久性：500
- 振動
- 共振試験：複振幅0.1mm 周波数10～55Hz/定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 絶縁抵抗(MΩ)
- 充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
- 相対湿度
- 盤内：45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 定格インパルス耐電圧(kV)
- 6
- 保護構造
- IP65(防油形)
- 保存温度(℃)
- -40～+80
- 内容量
- 1個
全12種類を絞り込む
定格電圧(V)
発光色
トランス
定格絶縁電圧(V)
角形パイロットランプ の新着商品
カテゴリ
商品レビュー
対象商品 : 38569291
2024-03-15
用途: 制御盤の警報表示として
システム・クリエイト 様
制御盤盤面に警報表示をです為に本品を使用しました。
表面グローブが透明で、照光した時に、led色が見える(今回使用したのは赤)のが
良いです。取付もφ22穴ですので容易にできます。
価格的にも、安価と思います。
