Name: シール形小形基本スイッチ(ヒンジ・レバー形) D2VW
Brand: omron(オムロン)
Rating: 5.00 (2 reviews)

下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。マイクロスイッチの種類と特長豆知識URL： https://www.monotaro.com/note/cocomite/289/

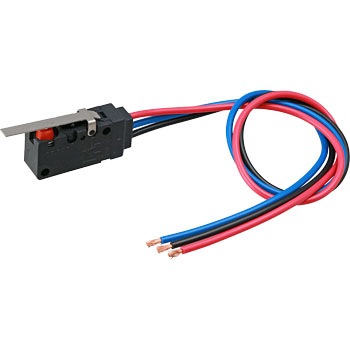

シール形小形基本スイッチ(ヒンジ・レバー形) D2VW

シール形(IP67適合：端子部を除く)の小形基本サイズ
エポキシ樹脂の採用により、安定したシール性を確保。水のかかる場所や埃の多い場所などで使用可能。
内部構造は実績のある形Vシリーズの機構を採用し高精度、高耐久性を達成。取りつけも形Vと同一。
自動車、農業機械、大型家電、業務用機器の耐環境性を要求される用途に対応。

耐電圧

同極端子間：AC1000V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min

許容操作頻度

機械的：300回/min
電気的：60回/min

アクチュエータの種類ヒンジ・レバー形接点間隔0.5mm 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-40～+85 60%RH以下(ただし、氷結、結露しないこと) 使用周囲湿度95%RH以下(+5～+35℃にて) 機械的耐久性100万回以上(30回/min) 許容操作速度0.1mm～1m/s(ピン押ボタン形の場合接触形式1c(双投形) 動作に必要な力(OF)(N)最大1.18 戻りの力(N)最小0.15 動作までの動きPT最大4.0mm 動作位置OP(mm)15.2±1.2 動作後の動き(OT)最小1.6mm 応差の動き(MD)最大0.8mm 内容量1個

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 D2VW-01L1-1 D2VW-01L1-1M D2VW-5L1-1 D2VW-5L1-1M	保護構造選択解除 IEC IP67 IEC IP67(ただし、端子部を除く)	定格電圧(V) 選択解除 AC125、DC30 AC250、AC125、DC30	端子の種類選択解除はんだづけ端子リード線付	接触抵抗(mΩ) 選択解除 50以下(初期値)100以下(初期値)	耐衝撃(耐久) 選択解除最大1000m/s²(動作限度位置)最大1000m/s²(自由位置と動作限度位置)	参考基準価格(税別)	出荷目安
39036934	D2VW-01L1-1	IEC IP67(ただし、端子部を除く)	AC125、DC30	はんだづけ端子	50以下(初期値)	最大1000m/s²(自由位置と動作限度位置)	オープン	取扱い終了返品不可
39036943	D2VW-01L1-1M	IEC IP67	AC125、DC30	リード線付	100以下(初期値)	最大1000m/s²(動作限度位置)	オープン	取扱い終了返品不可
39037031	D2VW-5L1-1	IEC IP67(ただし、端子部を除く)	AC250、AC125、DC30	はんだづけ端子	50以下(初期値)	最大1000m/s²(自由位置と動作限度位置)	オープン	取扱い終了返品不可
39037047	D2VW-5L1-1M	IEC IP67	AC250、AC125、DC30	リード線付	100以下(初期値)	最大1000m/s²(動作限度位置)	オープン	取扱い終了
