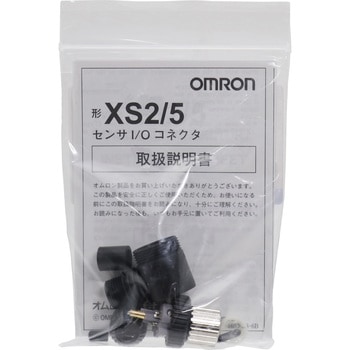

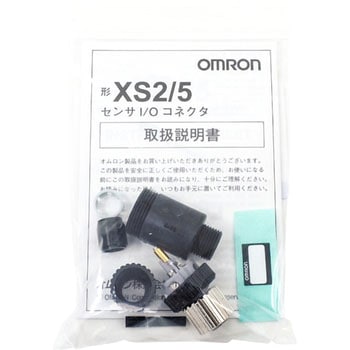

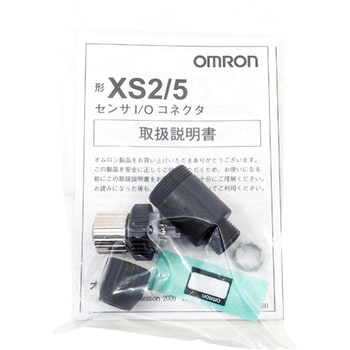

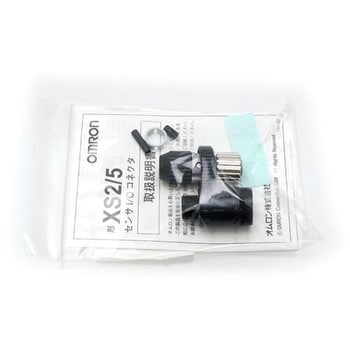

丸型防水コネクタ(M12)組立コネクタ ソケット(圧着タイプ/はんだタイプ) XS2
省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ
IP67に適合。94V-0の難燃性を実現したFA専用小型コネクタ
配線システムのコネクタ化により、設備のメンテナンスを容易にし、設備のダウンタイムを短縮
ケーブル付コネクタと組立式コネクタを品揃え
組立式コネクタは圧着タイプ、はんだタイプ、ねじ結線タイプの3種類
ケーブル付コネクタはUL規格認定品
IEC61076-2-101(IEC60947-5-2)、NECA4202準拠
- 備考
- 芯線サイズによってコンタクトXS2U-2221/XS2U-2222をお選び下さい。
- タイプ
- 防水コネクタ
- 使用温度範囲(℃)
- -25～70
- 保護構造
- IP67(IEC529)
- 定格電流(A)
- 4
- 材質(キャップ)
- PBT樹脂(UL94V-O)
- 固定タイプ
- M12 ねじ式
- 絶縁抵抗(MΩ)
- 1000以上(DC500Vにて)
- 接触抵抗(mΩ)
- 40以下(コネクタ部：20mV以下、100mA以下にて)
- 材質(ケーブル)
- (ケーブルクランプ)PA樹脂(UL94V-O)
- 材質(カバー)
- PBT樹脂(UL94V-O)
- 周囲湿度(%RH)
- 20～85
- ケーブル
- なし
- 材質(Oリング)
- ゴム
- 材質(コンタクト)
- 黄銅
- 材質(リング)
- 鋼
- 組立部固定強度
- (引張)98N/15s、(回転)0.98Nm/15s
- 材質(固定金具)
- 黄銅
- 耐電圧(V/min)
- AC1500 (コネクタ部リーク電流1mA以下)
- 材質(コンタクトクランプ)
- PBT樹脂(UL94V-O)
- 材質(コンタクトブロック)
- PBT樹脂(UL94V-O)
- 材質(ロックスプリング)
- LCP樹脂(UL94V-O)
- 材質(防水ブッシュ)
- ゴム
- 挿抜耐久(回)
- 200以上
- 内容量
- 1個
全36種類を絞り込む
極数
接続方法
電源
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
商品レビュー
対象商品 : 39106392
2019-12-01
用途: 機材の接続
建設業・工事業
急に必要になったところが、在庫があって助かった。品はさすがOMRONブランドの純正品で、良くできており何も言うことはないが、ともかく種類が多すぎて、選定に時間がかかる。OMRONのカタログをじっくり見ないといけない。このタイプはピンが内蔵なので要らないが、別ピンタイプはリンクを張っておいて欲しいものだ。
対象商品 : 34813125
2018-07-23
用途: 半田タイプと圧着タイプの選定にあたり
オムロン丸型防水コネクタの半田タイプと圧着タイプの選定にあたり購入（取付スペース考慮につき）。圧着タイプは未納につき未判定だが、本品は若干スペースが必要とわかった。
1人が参考にしています
対象商品 : 39106356
2012-12-24
用途: 光電SW・近接SW・CCDカメラ等
モノタロウ 御中
上記商品６個購入しましたが、コンタクトが全て入っていませんでした。
別途購入するのですか？
２４ピン必要です。
芯線導体サイズ： 0.18～0.3mm2です。
上記コンタクトサイズを指示しなかった当方も悪いのですが・・・。
回答ください。
若尾
以上
1人が参考にしています
MonotaROからの回答
コンタクトは、別売となっております。
電線径に合わせて、下記よりご選択頂きますようお願い致します。
http://www.monotaro.com/g/00363243/
