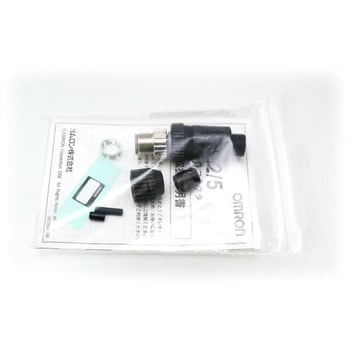

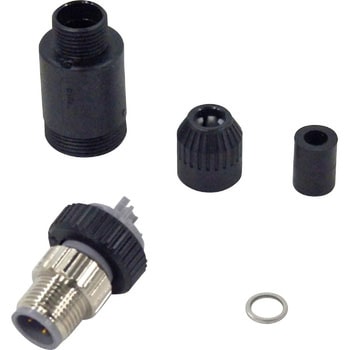

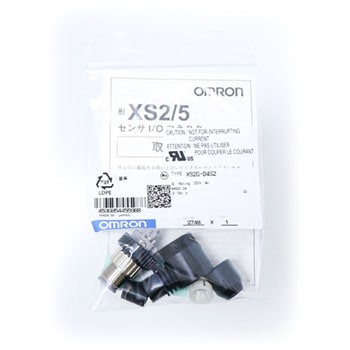

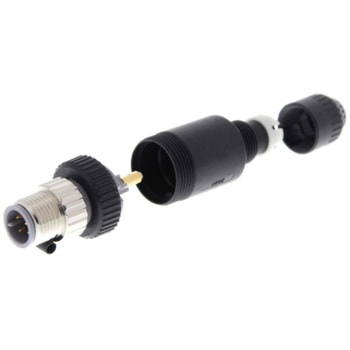

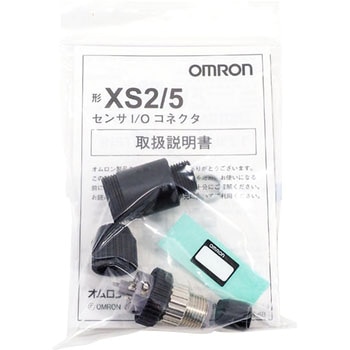

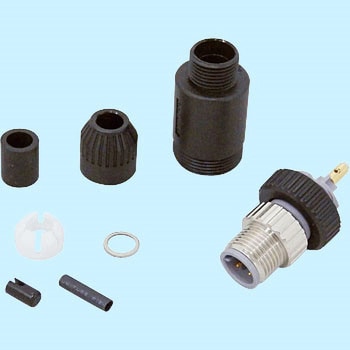

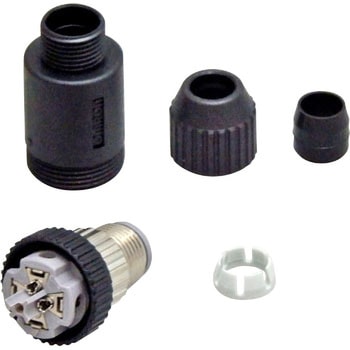

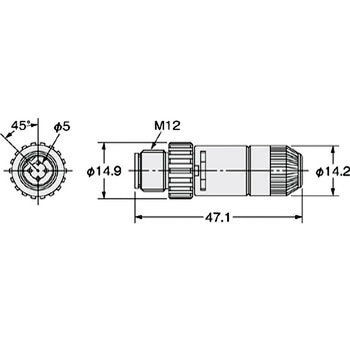

丸型防水コネクタ(M12)組立式コネクタ プラグ(圧着タイプ/はんだタイプ) XS2
表面処理
コンタクト/Ni下地金メッキ0.4μm
固定具/Niメッキ
タイプ防水コネクタ
使用温度範囲(℃)-25～70
保護構造IP67(IEC529)
定格電流(A)4
材質(キャップ)PBT樹脂(UL94V-O)
固定タイプM12 ねじ式
絶縁抵抗(MΩ)1000以上(DC500Vにて)
接触抵抗(mΩ)40以下(コネクタ部：20mV以下、100mA以下にて)
材質(カバー)PBT樹脂(UL94V-O)
周囲湿度(%RH)20～85
材質(Oリング)ゴム
材質(コンタクト)黄銅
材質(リング)鋼
組立部固定強度(引張)98N/15s、(回転)0.98Nm/15s
材質(固定金具)黄銅
耐電圧(V/min)AC1500 (コネクタ部リーク電流1mA以下)
材質(ケーブルクランプ)PA樹脂(UL94V-O)
材質(コンタクトクランプ)PBT樹脂(UL94V-O)
材質(コンタクトブロック)PBT樹脂(UL94V-O)
材質(ロックスプリング)LCP樹脂(UL94V-O)
材質(防水ブッシュ)ゴム
挿抜耐久(回)200以上
内容量1個
固定具/Niメッキ
注意
※圧着タイプのプラグコンタクトは別売りです。適合芯線サイズ(mm2)0.18～0.3：品番XS2U-3121、適合芯線サイズ(mm2)0.5～0.75：品番XS2U-3122となります。
