イマオコーポレーション

NDX インデックスプランジャー

NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション NDX インデックスプランジャー イマオコーポレーション

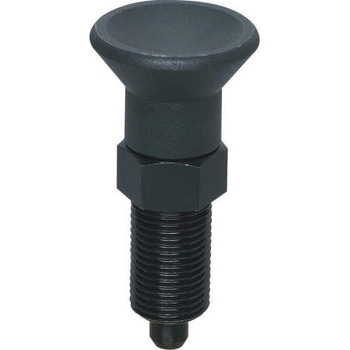

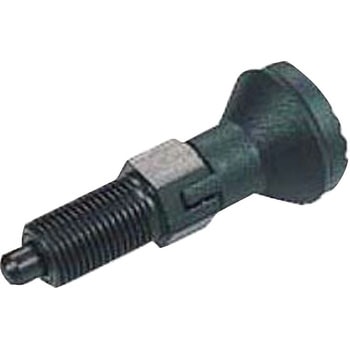

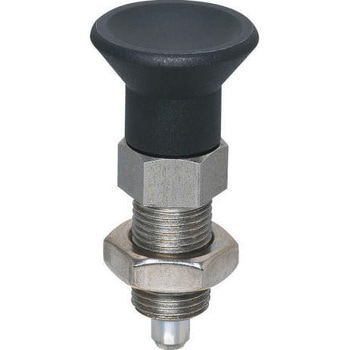

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。

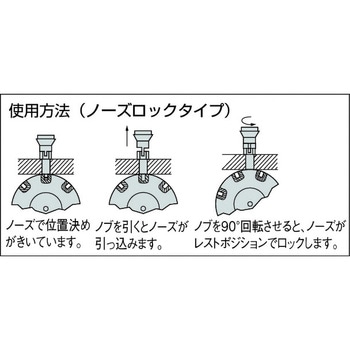

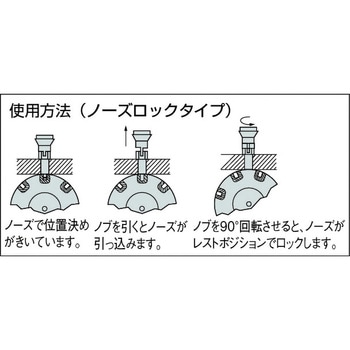

ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

材質(コイルバネ)SUS302WPA 材質(ノブ)ポリアミド 色(ノブ)つや消しブラック 内容量1個
お気に入りに追加
44件中 1～44件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 NDX10 NDX10-SUS NDX10L NDX10L-SUS NDX10LW NDX10LW-SUS NDX10W NDX10W-SUS NDX12 NDX12-SUS NDX12L NDX12L-SUS NDX12LW NDX12LW-SUS NDX12W NDX12W-SUS NDX16 NDX16-SUS NDX16L NDX16L-SUS NDX16LW NDX16LW-SUS NDX16W NDX16W-SUS NDX20 NDX20-SUS NDX20L NDX20L-SUS NDX20LW NDX20LW-SUS NDX20W NDX20W-SUS

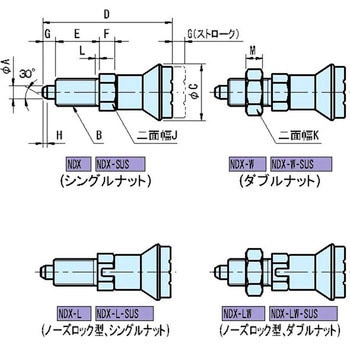

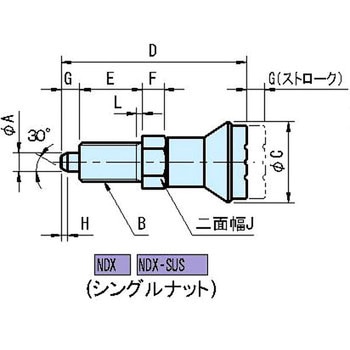

寸法A(mm)
選択解除 5(-0.02/-0.04)6(-0.02/-0.04)8(-0.02/-0.04)10(-0.02/-0.04)
寸法B(mm)
選択解除 M10×1M12×1.5M16×1.5M20×1.5
寸法C(mm)
選択解除 212533
寸法D(mm)
選択解除 47567480
寸法E(mm)
選択解除 17202628
寸法F(mm)
選択解除 781012
寸法G(mm)
選択解除 56810
寸法H(mm)
選択解除 1.31.82.32.8
寸法J(mm)
選択解除 13141922
寸法K(mm)
選択解除 17192430-
寸法L(mm)
選択解除 23
寸法M(mm)
選択解除 56810-
ストローク(mm)
選択解除 56810
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
02034645 NDX10 - M10×1 - 47 17 7 5 1.3 13 - 2 - 5
￥2,300
￥2,298
￥2,528 （税込）
翌日出荷
02034654 NDX10L 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 - 5
￥3,000
￥2,998
￥3,298 （税込）
翌日出荷
38729266 NDX10L-SUS 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 - 5
￥4,000
￥3,898
￥4,288 （税込）
翌日出荷
02034663 NDX10LW 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 - 5
￥3,100
￥3,007
￥3,308 （税込）
当日出荷

メーカー直送
38729302 NDX10LW-SUS 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 5 5
￥4,300
￥4,198
￥4,618 （税込）
翌日出荷
38729101 NDX10-SUS - M10×1 - 47 17 7 5 1.3 13 - 2 - 5
￥3,300
￥3,298
￥3,628 （税込）
当日出荷

メーカー直送
02034672 NDX10W - M10×1 - 47 17 7 5 1.3 13 17 2 5 5
￥2,400
￥2,398
￥2,638 （税込）
当日出荷

メーカー直送
返品不可
38729144 NDX10W-SUS - M10×1 - 47 17 7 5 1.3 13 17 2 5 5
￥3,600
￥3,500
￥3,850 （税込）
翌日出荷
02034681 NDX12 - M12×1.5 - 56 20 8 6 1.8 14 - 3 - 6
￥2,500
￥2,498
￥2,748 （税込）
翌日出荷
02034697 NDX12L 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 - 6
￥3,100
￥3,007
￥3,308 （税込）
翌日出荷
38729275 NDX12L-SUS 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 - 6
￥4,800
￥4,698
￥5,168 （税込）
翌日出荷

返品不可
02034706 NDX12LW 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 6 6
￥3,200
￥3,198
￥3,518 （税込）
当日出荷

メーカー直送
返品不可
38729311 NDX12LW-SUS 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 6 6
￥5,200
￥5,044
￥5,548 （税込）
翌日出荷
38729117 NDX12-SUS - M12×1.5 - 56 20 8 6 1.8 14 - 3 - 6
￥3,500
￥3,398
￥3,738 （税込）
3日以内出荷

返品不可
02034715 NDX12W - M12×1.5 - 56 20 8 6 1.8 14 19 3 6 6
￥2,700
￥2,698
￥2,968 （税込）
当日出荷

メーカー直送
返品不可
38729153 NDX12W-SUS - M12×1.5 - 56 20 8 6 1.8 14 19 3 6 6
￥4,000
￥3,898
￥4,288 （税込）
4日以内出荷

返品不可
02034724 NDX16 - M16×1.5 - 74 26 10 6 2.3 19 - 3 - 8
￥3,100
￥2,998
￥3,298 （税込）
当日出荷

メーカー直送
返品不可
02034733 NDX16L 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 - 8
￥3,700
￥3,598
￥3,958 （税込）
翌日出荷
38729284 NDX16L-SUS 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 - 8
￥6,500
￥6,398
￥7,038 （税込）
3日以内出荷

返品不可
02034742 NDX16LW 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 8 8
￥4,000
￥3,898
￥4,288 （税込）
翌日出荷
38729327 NDX16LW-SUS 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 8 8
￥7,100
￥6,898
￥7,588 （税込）
翌日出荷
38729126 NDX16-SUS - M16×1.5 - 74 26 10 8 2.3 19 - 3 - 8
￥4,900
￥4,798
￥5,278 （税込）
4日以内出荷

返品不可
38729162 NDX16W-SUS - M16×1.5 - 74 26 10 8 2.3 19 24 3 8 8
￥5,500
￥5,398
￥5,938 （税込）
翌日出荷
38729056 NDX20 - M20×1.5 - 80 28 12 10 2.8 22 - 3 - 10
￥4,400
￥4,298
￥4,728 （税込）
4日以内出荷

返品不可
38729214 NDX20L 10(-0.02/-0.04) M20×1.5 33 80 28 12 10 2.8 22 30 3 - 10
￥5,700
￥5,598
￥6,158 （税込）
翌日出荷
38729293 NDX20L-SUS 10(-0.02/-0.04) M20×1.5 33 80 28 12 10 2.8 22 30 3 - 10
￥11,600
￥11,252
￥12,377 （税込）
当日出荷

メーカー直送
返品不可
38729257 NDX20LW 10(-0.02/-0.04) M20×1.5 33 80 28 12 10 2.8 22 30 3 10 10
￥5,900
￥5,798
￥6,378 （税込）
翌日出荷
38729336 NDX20LW-SUS 10(-0.02/-0.04) M20×1.5 33 80 28 12 10 2.8 22 30 3 10 10
￥12,000
￥11,980
￥13,178 （税込）
翌日出荷

返品不可
38729135 NDX20-SUS - M20×1.5 - 80 28 12 10 2.8 22 - 3 - 10
￥7,900
￥7,698
￥8,468 （税込）
3日以内出荷

返品不可
38729092 NDX20W - M20×1.5 - 80 28 12 10 2.8 22 30 3 10 10
￥4,500
￥4,398
￥4,838 （税込）
翌日出荷

返品不可
38729171 NDX20W-SUS - M20×1.5 - 80 28 12 10 2.8 22 30 3 10 10
￥9,200
￥8,998
￥9,898 （税込）
4日以内出荷

返品不可
02034751 NDX16W - M16×1.5 - 74 26 10 8 2.3 19 24 3 8 8
￥3,300
￥2,998
￥3,298 （税込）
欠品中

返品不可
38729022 NDX10 - M10×1 - 47 17 7 5 1.3 13 - 2 - 5
￥2,000


取扱い終了

返品不可
38729187 NDX10L 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 - 5
￥2,600


取扱い終了

返品不可
38729223 NDX10LW 5(-0.02/-0.04) M10×1 21 47 17 7 5 1.3 13 17 2 5 5
￥2,700


取扱い終了

返品不可
38729065 NDX10W - M10×1 - 47 17 7 5 1.3 13 17 2 5 5
￥2,100


取扱い終了

返品不可
38729031 NDX12 - M12×1.5 - 56 20 8 6 1.8 14 - 3 - 6
￥2,100


取扱い終了

返品不可
38729196 NDX12L 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 - 6
￥2,700


取扱い終了

返品不可
38729232 NDX12LW 6(-0.02/-0.04) M12×1.5 25 56 20 8 6 1.8 14 19 3 6 6
￥2,900


取扱い終了

返品不可
38729074 NDX12W - M12×1.5 - 56 20 8 6 1.8 14 19 3 6 6
￥2,400


取扱い終了

返品不可
38729047 NDX16 - M16×1.5 - 74 26 10 8 2.3 19 - 3 - 8
￥2,800


取扱い終了

返品不可
38729205 NDX16L 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 - 8
￥3,200


取扱い終了

返品不可
38729241 NDX16LW 8(-0.02/-0.04) M16×1.5 33 74 26 10 8 2.3 19 24 3 8 8
￥3,600


取扱い終了

返品不可
38729083 NDX16W - M16×1.5 - 74 26 10 8 2.3 19 24 3 8 8
￥3,000


取扱い終了

返品不可
