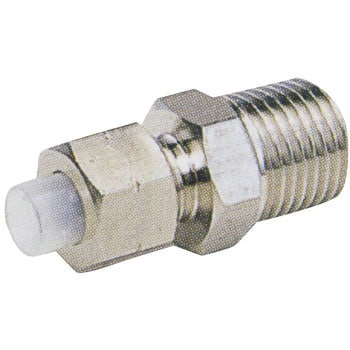

クイックシールシリーズ インサートタイプ SUS304仕様 コネクタ(インチサイズ)



クイックシールシリーズ インサートタイプ SUS304仕様 コネクタ(インチサイズ) 商品レビューを投稿する

ナットとスリーブで締め込むタイプの継手です。
本体とインサート一体型で高いシール性能を発揮します。
JIS B 8381-1995適合品です。
耐圧性、耐振動性に優れます。
形状
コネクタ
使用流体
空気、一般作動油、水、薬品類
材質(本体)
SUS304
接続ねじ種類
R
適合チューブ
U5、U2、U1、N5、N2、N1、PL、PN、TP、TA、FS、FW、UC、USC、UMC、PB
使用温度範囲(℃)
(空気、一般作動油)-40〜80、(水)0〜70
最高使用圧力(MPa)
5
負圧性能(kPa)
-101.294
寸法S(mm)
4.6
内容量
1個
注意
※インチサイズのスリーブ色は黒になります。
※六角ナット部に切り込みがあるのはミリサイズのみです。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
7 件中 1 - 7 件
注文
コード

品番
適合チューブ外径(inch)
チューブ挿入長さF(mm)
最小内径d2(Φmm)
寸法A(mm)
寸法d1(Φmm)
寸法L(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

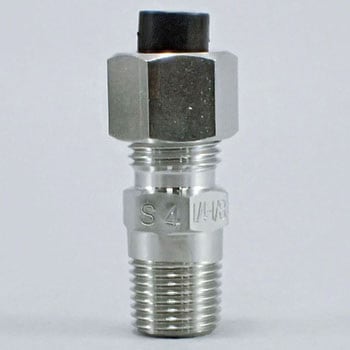

38850122 C1N1/4-PT1/8-S 1/4 15 3.4 11 5 28 ¥687
¥519 1 ¥519
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)

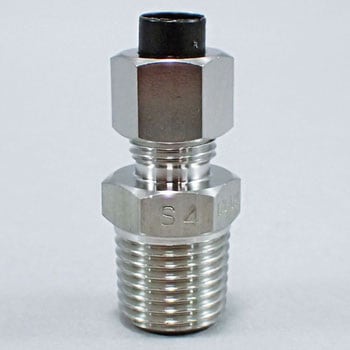

38850131 C1N1/4-PT1/4-S 1/4 15 3.4 12 7 30 ¥989
¥749 1 ¥749
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38850147 C1N3/8-PT1/8-S 3/8 18 5.7 11 5.7 28.7 ¥1,210
¥899 1 ¥899
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
38850156 C1N3/8-PT1/4-S 3/8 18 5.7 12 7.5 30.7 ¥1,046
¥789 1 ¥789
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
38850165 C1N3/8-PT3/8-S 3/8 18 5.7 13 9 31.7 ¥1,109
¥839 1 ¥839
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38850174 C1N1/2-PT1/2-S 1/2 19 8.2 18 12 40.8 ¥1,449
¥1,090 1 ¥1,090
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
38850183 C1N1/2-PT3/8-S 1/2 19 8.2 13 9 32.8 ¥1,247
¥939 1 ¥939
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
