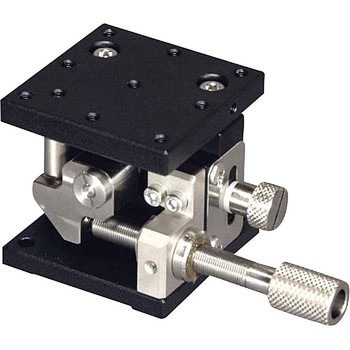

ハイグレードZ昇降ステージ 40×40
HG-VCR方式とアルミ合金を組み合わせ剛性、軽量を両立した昇降型のZ軸ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 質量(kg)
- 0.2
- 種類
- Zステージ
- クランプ
- 板クランプ
- 平行度(mm)
- 0.1
- 材質(ベース)
- アルミ合金/黒アルマイト梨地
- 材質/処理
- (テーブル)ステンレス/黒色酸化クロム
- 耐荷重(N)
- 29.3
- RoHS指令(10物質対応)
- 対応
- 移動方向
- Z軸1方向
- 移動ガイド
- HG-VCR(V溝とクロスローラ)
- 移動精度(mm)
- 真直度(水平・垂直)0.003
- モーメント剛性(sec/N・cm)
- ヨー剛性 1.5、ピッチ剛性 3.0、ロール剛性 0.7
- 許容モーメント荷重(N・cm)
- ヨー：150、ピッチ：100、ロール：160
- 垂直度(mm)
- 0.01
- テーブル幅(mm)
- 40
- テーブル長さ(mm)
- 40
