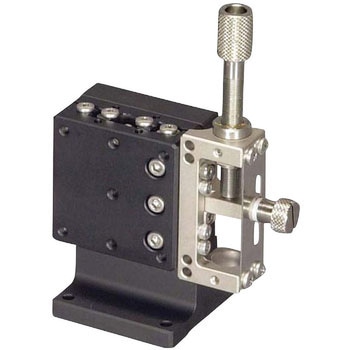

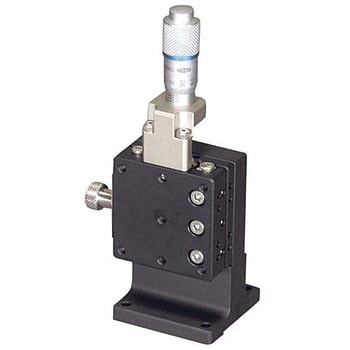

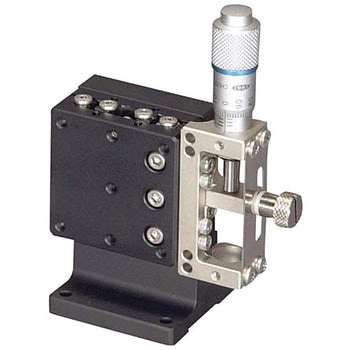

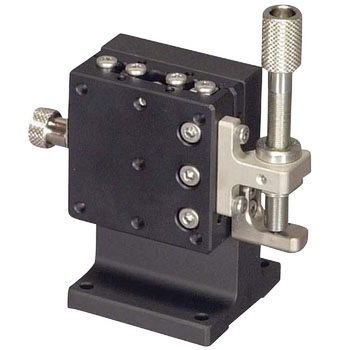

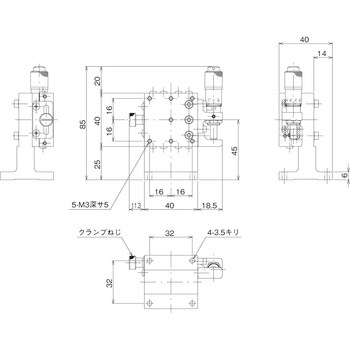

ハイグレードZステージ 40×40(標準型)
HG-VCR方式を採用した高精度、高剛性ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 質量(kg)
- 0.3
- 種類
- Zステージ
- 材質/処理
- (テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
- 耐荷重(N)
- 49
- RoHS指令(10物質対応)
- 対応
- 移動方向
- Z軸1方向
- 移動ガイド
- HG-VCR(V溝とクロスローラ)
- 移動精度(mm)
- 真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
- モーメント剛性(sec/N・cm)
- ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
- 許容モーメント荷重(N・cm)
- ヨー：500、ピッチ：500、ロール：500
- 垂直度(mm)
- 0.065、運動の垂直度：0.025
- テーブル幅(mm)
- 40
- テーブル長さ(mm)
- 40
