EMC対策品 (スパークキラー) XEシリーズ
主要海外規格を250VAC定格で取得した小型シリーズ。
全世界すべての地域向けに搭載可能。
アメリカ、カナダをはじめヨーロッパ各国の規格を取得した製品です。 輸出用機器をはじめ国内でのパワーライン用としても使用
できます。 いずれも外装はUL-94フレームクラスV-O品を用いた耐溶剤性です。
仕様
【重畳パルス条件(最大)】
尖頭値：800V.max.
パルス幅：50msec.max.
繰返し周波数：120Hz max.
パルス幅×周波数：0.45max
試験電圧
尖頭値：800V.max.
パルス幅：50msec.max.
繰返し周波数：120Hz max.
パルス幅×周波数：0.45max
端子間:1250VAC(50/60Hz) 60sec
端子・外装間：2000VAC(50/60Hz) 60sec
絶縁抵抗(MΩ)
端子・外装間：2000VAC(50/60Hz) 60sec
端子間：15000 min(500VDC)
端子・外装間：100000 min(500VDC)
用途全世界対応の自動化機器、事務機器等の電源雑音防止及び接点保護。
定格電圧(V)AC250
使用温度範囲(℃)-40～+100

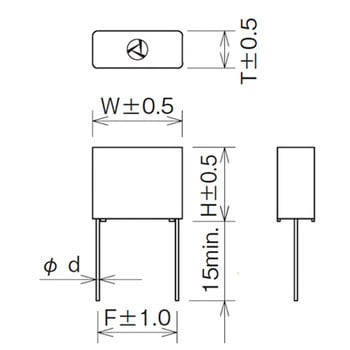

寸法L(mm)-
寸法H(mm)17.5
寸法d(mm)0.8±0.07
寸法F(mm)20
寸法D(mm)-
寸法T(mm)8.5
寸法W(mm)23.5
静電容量0.1μF±20%
安全規格UL規格(UL-1414)、CSA規格(C22.2 No.1)、EN/IEC規格(IEC60384-14 Ⅱ EN132400)
最大印加電圧(V)1200
抵抗値120Ω±30%(1/2W)
クラスX2
内容量1袋(10個)
端子・外装間：100000 min(500VDC)
注意
※重畳パルス条件(最大)の尖頭値はライン電圧に重畳して、スパークキラーの両端に加えることができるパルス電圧の最大値を示す。但し。その値はライン電圧を加えたとき最高印加電圧を超えてはならない。
