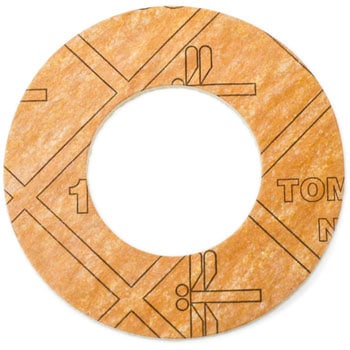

フランジ用中パッキン (NAジョイントシート)
無機繊維とアラミド繊維に無機充填材を加え、バインダーとして耐油性合成ゴムを配合した、石綿を一切含まない茶色のNA(非石綿)ジョイントシートです。
- 用途
- 各種配管のフランジ・バルブ・機器などのガスケット
- 種別
- フランジ用中パッキン
- 材質
- NBR、アラミド繊維、無機充填材
- 厚さ(mm)
- 1.5
- 寸法(mm)
- 1S:1270×1270、3S:1270×3810、6S:2540×3810、9S:3810×3810
- 質量(kg)
- 1S:4.35
- 色
- 茶色
- 使用温度範囲(℃)
- -100～183
- JIS規格
- JIS F 0602 HJ、JIS F 7102 HJH
- 密度(g/cm3)
- 1.84
- 引張強力(N/mm2)
- 24.1
- 耐圧力(MPa)
- 水系・油系流体/最大3、ガス系流体/最大1
- 適合流体
- 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、弱酸、弱アルカリ、塩類溶液、空気、排ガス など
- 耐油性
- IRM903油150℃×5h:厚さ増加率3%、引張強さ減少率23%、IRM903油40℃×48h:厚さ増加率4%、引張強さ減少率4%、圧縮率6%、復元率64%
- 柔軟性
- (厚さの12倍の直径丸棒)縦・横/割れない
- 圧縮率(%)
- 7(34.3N/mm2)
- 復元率(%)
- 65(34.3N/mm2)
- 特性
- 耐油性
- 締付圧力(N/mm2)
- 最小25.5
- 内容量
- 1枚
