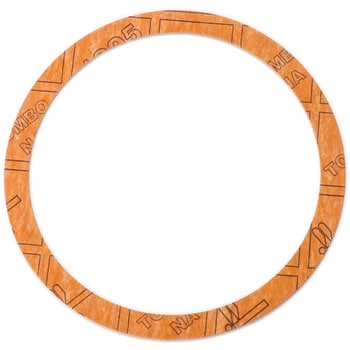

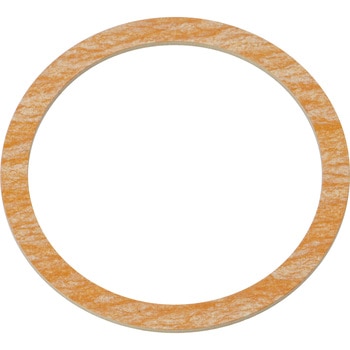

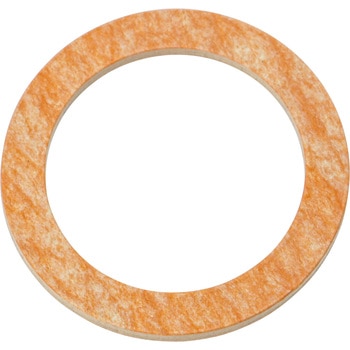

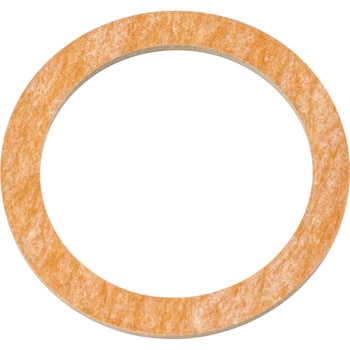

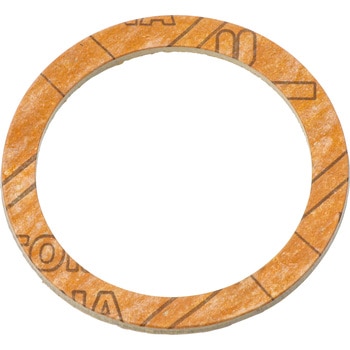

ユニオンパッキン (NAジョイントシート)
無機繊維とアラミド繊維に無機充填材を加え、バインダーとして耐油性合成ゴムを配合した、石綿を一切含まない茶色のNA(非石綿)ジョイントシートです。
- 用途
- 各種配管のフランジ・バルブ・機器などのガスケット
- 仕様
- ●ガスケット係数m：2.75●最小設計締付圧力γ：25.5N/mm2●最小締付面圧σ3：14.7N/mm2(水・油系流体)/34.3N/mm2(ガス系流体)●不適用流体：支燃性流体(純酸素など)、強酸、強アルカリ、芳香族炭化水素、毒性ガスなど
- 種別
- ユニオンパッキン
- 材質
- ノンアスベスト
- 厚さ(mm)
- 1.5
- 使用温度範囲(℃)
- -100～183
- 使用流体
- 飽和蒸気、熱水、水、塩類溶液、弱酸溶液、弱アルカリ溶液、100℃以下の油、空気、排ガス、不活性ガス
- JIS規格
- JIS F 0602 HJ、JIS F 7102 HJH
- 主成分
- NBR、アラミド繊維、無機充填材
- 密度(g/cm3)
- 1.84
- 許容面圧(N/mm2)
- 【締付】196.1(ペーストなし)/68.6(ペーストあり)※防食ペースト併用時58.8
- 引張強力(N/mm2)
- 24.1
- 耐圧力(MPa)
- 水系・油系流体/最大3、ガス系流体/最大1
- 柔軟性
- (厚さの12倍の直径丸棒)縦・横/割れない
- 圧縮率(%)
- 7(34.3N/mm2)
- 復元率(%)
- 65(34.3N/mm2)
- 特性
- 耐油性
- 内容量
- 1枚
