ニュージョイントGW(継手)/(ロングエルボ)

Name: ニュージョイントGW(継手)/(ロングエルボ)
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状ロングエルボ使用流体圧縮空気最高使用圧力(MPa)1ねじの種類R使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

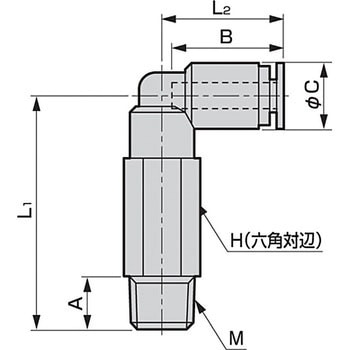

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法H(mm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

39608581

GWL4-6-L

CADデータダウンロード

35.5

18.5

R1/8

￥4,620

￥2,998

￥3,298(税込)

翌々日出荷

返品不可

39608597

GWL4-8-L

CADデータダウンロード

18.5

R1/4

￥4,840

￥2,998

￥3,298(税込)

9日以内出荷

返品不可

39608606

GWL6-6-L

CADデータダウンロード

17.5

12.5

R1/8

￥4,620

￥2,998

￥3,298(税込)

9日以内出荷

返品不可

39608615

GWL6-8-L

CADデータダウンロード

17.5

12.5

43.5

R1/4

￥4,840

￥3,398

￥3,738(税込)

9日以内出荷

39608624

GWL8-6-L

CADデータダウンロード

14.5

44.5

23.5

R1/8

￥5,280

￥3,500

￥3,850(税込)

9日以内出荷

返品不可

39608633

GWL8-8-L

CADデータダウンロード

14.5

47.5

23.5

R1/4

￥5,500

￥3,798

￥4,178(税込)

翌々日出荷

返品不可

39608642

GWL8-10-L

CADデータダウンロード

14.5

23.5

R3/8

￥6,160

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

39608651

GWL10-8-L

CADデータダウンロード

21.5

17.5

R1/4

￥7,260

￥5,898

￥6,488(税込)

9日以内出荷

返品不可

39608667

GWL10-10-L

CADデータダウンロード

21.5

17.5

57.5

R3/8

￥7,370

￥4,898

￥5,388(税込)

当日出荷

39608676

GWL10-15-L

CADデータダウンロード

21.5

17.5

60.5

R1/2

￥8,470

￥6,798

￥7,478(税込)

翌々日出荷

返品不可

39608685

GWL12-8-L

CADデータダウンロード

29.5

R1/4

￥8,140

￥6,698

￥7,368(税込)

翌々日出荷

返品不可

39608694

GWL12-10-L

CADデータダウンロード

61.5

29.5

R3/8

￥8,250

￥5,498

￥6,048(税込)

翌々日出荷

返品不可

39608703

GWL12-15-L

CADデータダウンロード

64.5

29.5

R1/2

￥8,800

￥5,498

￥6,048(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
