ニュージョイントGW(継手)/(二重Y形)

ニュージョイントGW(継手)/(二重Y形) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

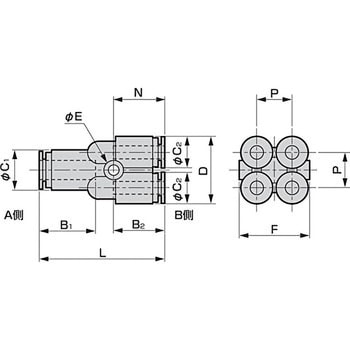

寸法E(mm)3.2形状二重Y形使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法B1(mm)

寸法B2(mm)

寸法C1(mm)

寸法C2(mm)

寸法D(mm)

寸法F(mm)

寸法L(mm)

寸法N(mm)

寸法P(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWWY64-0

CADデータダウンロード

17.5

16

12.5

10

21

22

39

15.5

11

6、4

A側：6、B側4

￥7,920

￥6,398

￥7,038(税込)

9日以内出荷

返品不可

GWWY86-0

CADデータダウンロード

19

17.5

14.5

12.5

26

27

43

17

13.5

8、6

A側：8、B側6

￥10,670

￥7,998

￥8,798(税込)

当日出荷

メーカー直送

返品不可

各品番毎の詳細は注文コードをクリックしてください
