ニュージョイントGW(継手)/(キャップ)

ニュージョイントGW(継手)/(キャップ) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状キャップ使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

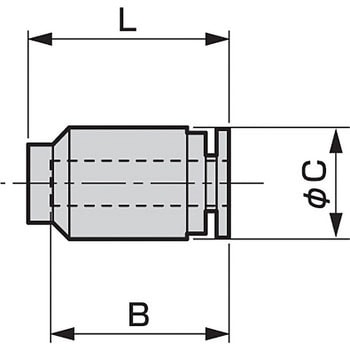

寸法B(mm)

寸法C(Φmm)

寸法L(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWC4

CADデータダウンロード

16

10

18

4

4

￥1,540

￥1,298

￥1,428(税込)

9日以内出荷

返品不可

GWC6

CADデータダウンロード

17.5

12.5

19.5

6

6

￥1,760

￥1,198

￥1,318(税込)

翌々日出荷

返品不可

GWC8

CADデータダウンロード

19

14.5

21

8

8

￥1,980

￥1,698

￥1,868(税込)

翌日出荷

返品不可

GWC10

CADデータダウンロード

21.5

17.5

24

10

10

￥2,310

￥1,898

￥2,088(税込)

翌日出荷

返品不可

GWC12

CADデータダウンロード

23

20

26

12

12

￥2,530

￥1,998

￥2,198(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
