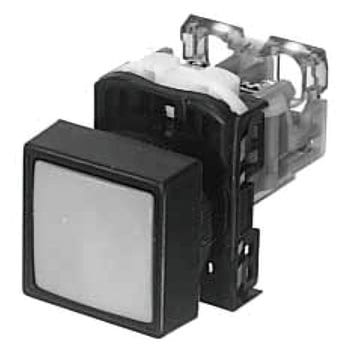

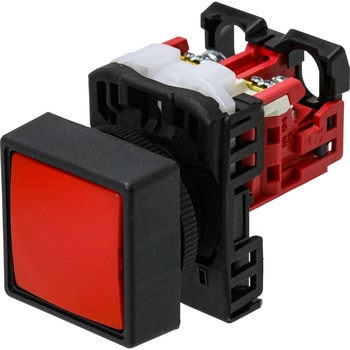

押しボタンスイッチ AR22シリーズ 平形(□24)
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
電気的耐久性
AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
材質丸リング：樹脂製
種類非照光式
保護構造IP65
ボタン形状角(平形)
端子形状ねじ端子
フレーム角フレーム
定格絶縁電圧(V)AC/DC600
動作方式モメンタリ
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～+80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～+70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作：100、耐久性：500
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500

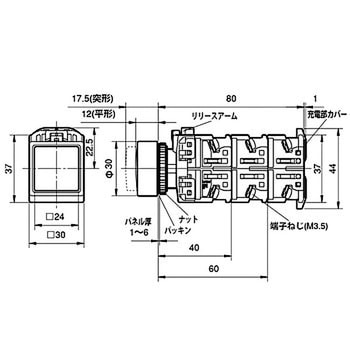

ボタン部寸法(mm)□24
内容量1個
AC220V3Aにて100万回以上
