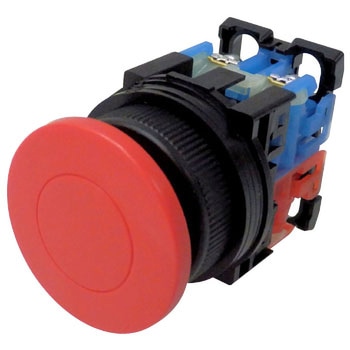

押しボタンスイッチ AR30M0Rシリーズ 大形(Φ40)
接点・トランスユニットの追加・交換が容易。2方向からの配線が可能。充電部保護カバーを標準付属。
電気的耐久性
AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
種類非照光式
動作方式モメンタリ
ボタン形状キノコ(大形)
取付穴径(Φmm)30.5
端子形状ねじ端子
保護構造IP65
ボタン部寸法(mm)Φ40
材質丸リング：樹脂製
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
定格絶縁電圧(V)AC/DC600
フレーム丸フレーム
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～+70(ただし、氷結、結露なきこと)
保存温度(℃)-40～+80
機械的耐久性500万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
内容量1個
AC220V3Aにて100万回以上
