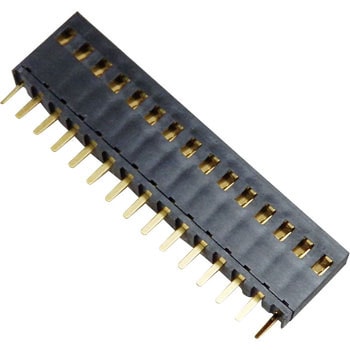

日本航空電子工業(JAE) 基板対電線接続用コネクタ 2.54mmピッチ PSシリーズ ソケットレセプタクルオープンピンヘッダ用/ストレートスルーホールタイプ 1列型 基板対電線接続用コネクタ 2.54mmピッチ PSシリーズ ソケットレセプタクルオープンピンヘッダ用/ストレートスルーホールタイプ 1列型 商品レビューを投稿する ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。 仕様 1列型 適合 基板厚：1.6mm 材質 コンタクト：銅合金、インシュレータ：ガラス入りPBT(UL94V-0) 色 インシュレータ：黒 耐電圧 AC1000Vrms 定格電流(A) 3 コネクタ形状 ソケット 絶縁抵抗(MΩ) 1000 コンタクトピッチ(mm) 2.54 仕上処理 接触部：ニッケル上金めっき、基板実装部：ニッケル上金フラッシュめっき スルーホール Φ0.9mm コンタクト形状 ソケット 実装方法 はんだ付け(スルーホール) 基板接続方法 はんだ付け (スルーホール) 内容量 1個 お届け日※は、 --時間 --分以内 に今ご注文いただいた際の目安です。 [地域を変更] お届け日を見る ↓各品番毎の詳細は注文コードをクリックしてください。 3 件中 1 - 3 件 注文 コード 品番 選択解除 PS-10SD-S4TS1-1 PS-15SD-S4TS1-1 PS-20SD-S4TS1-1 極数 選択解除 10 15 20 寸法A(mm) 選択解除 22.86 35.56 48.26 寸法B(mm) 選択解除 25.40 38.10 50.80 参考基準価格(税別) 通常価格(税別) 購入数 販売価格(税別) 出荷関連 お届け日 数量 41197992 PS-10SD-S4TS1-1 10 22.86 25.40 オープン ￥299 1 ￥299 - 41198001 PS-15SD-S4TS1-1 15 35.56 38.10 オープン ￥389 1 ￥389 - 41198017 PS-20SD-S4TS1-1 20 48.26 50.80 オープン ￥399 1 ￥399 - ↑各品番毎の詳細は注文コードをクリックしてください。 カテゴリ 工具の通販モノタロウ制御機器/はんだ・静電気対策用品制御機器電源/周辺機器他プリント基板用コネクタ基板対電線接続 この商品をチェックした人はこんな商品もチェックしています （最初に戻る） ページ 1/4 ≪ 1. 1列10P-1P×10 QIケーブル 共立プロダクツ ￥269 (0) 2. 基板対電線接続用コネクタ PSシリーズ ソケットコンタクト(圧着式) 日本航空電子工業(JAE) ￥819 (3) 3. ソケットピン(PMシリーズ) マックエイト ￥4,490〜 (0) 4. ピンヘッダー(ピン) PSS-410256-00(H=2.5，h=6.1) 廣杉計器 ￥309〜 (0) 5. ピンヘッダー(ソケット) PCB取付穴径Φ1.02 FSS-41035-00(1列) 廣杉計器 ￥359〜 (0) 6. ピンヘッダー(ソケット) PCB取付穴径Φ1.02 FSS-41085-00(1列) 廣杉計器 ￥229〜 (0) 7. ピンヘッダー(ソケット) PCB取付穴径Φ1.02 FSS-41057-00(1列) 廣杉計器 ￥289〜 (0) 8. MILハーネス(両端メスコネクタ付)フラットケーブル ノーブランド ￥739〜 (1) 9. 基板対電線接続用コネクタ 2.54mmピッチ PSシリーズ ソケットハウジング 圧着式ソケットコンタクト装着用 1列型 日本航空電子工業(JAE) ￥29 (0) 10. ピンヘッダー(ソケット) PCB取付穴径Φ0.6 FSS-71034-00(1列) 廣杉計器 ￥369〜 (0) 11. ピンヘッダー(ソケット) PCB取付穴径Φ1.02 FSS-42085-00(2列) 廣杉計器 ￥289〜 (1) 12. フラットケーブルブリッジタイプ ノーブランド ￥619〜 (4) 13. ICソケット 1列タイプ XR2 オムロン(omron) ￥109〜 (2) 14. ICソケット 1列丸ピンプラグ XR2 オムロン(omron) ￥269〜 (2) 15. 基板対電線接続用コネクタ 2.54mmピッチ PSシリーズ ソケットハウジング 2列型 日本航空電子工業(JAE) ￥56〜 (0) 16. HIF3Hシリーズ 2.54mmピッチ基板対基板用コネクタ レセプタクルストレートディップタイプ ヒロセ電機 (HIROSE) ￥259〜 (0) 17. ソケットピン(PDシリーズ) マックエイト ￥1,990〜 (1) 18. 基板対電線接続用コネクタ PSシリーズ オープンピンヘッダ用 ストレートスルーホールタイプ 日本航空電子工業(JAE) ￥109〜 (0) 19. 基板対電線接続用コネクタ PSシリーズ キィ付きソケットハウジング 日本航空電子工業(JAE) ￥37〜 (2) 20. 基板対基板接続用コネクタ PSシリーズ ソケットレセプタクル ストレートスルーホールタイプ 日本航空電子工業(JAE) ￥179〜 (0) ≫ 商品レビュー 商品レビューを投稿すると毎月抽選で1,000名様にプレゼントがあたる！ よくあるご質問(FAQ) ご質問は製品仕様に関する内容に限らせて頂きます。 この商品とよく一緒に買われる商品 （最初に戻る） ページ 1/4 ≪ 1. 六角ナット1種(ステンレス) 大阪魂 ￥429 (180) 2. コピー用紙 モノタロウ ￥299〜 (5198) 3. 基板対電線接続用コネクタ PSシリーズ オープンピンヘッダ用 ストレートスルーホールタイプ 日本航空電子工業(JAE) ￥109〜 (0) 4. 1列10P-1P×10 QIケーブル 共立プロダクツ ￥269 (0) 5. ESDピンセット エンジニア ￥309〜 (9) 6. ICクリップ ミヤマ電器 ￥65〜 (12) 7. 絶縁耐熱ポリイミドテープ モノタロウ ￥999〜 (7) 8. XHコネクター ベース付ポスト 日本圧着端子製造(JST) ￥109〜 (20) 9. マイクロニッパー モノタロウ ￥699 (34) 10. 絶縁被覆付圧着端子(R形)丸形 ニチフ ￥739〜 (8) 11. エタノール 99.5%(研究実験用) 林純薬工業 ￥1,690〜 (11) 12. アルミ(A5052)切板 厚さ5mm ノーブランド ￥589〜 (36) 13. エコUSB2.0ケーブル(A-Bタイプ) エレコム ￥339〜 (4) 14. プリント基板用コネクタ XHシリーズ ハウジング 日本圧着端子製造(JST) ￥51〜 (20) 15. 組端子台 (30A) 大阪魂 ￥179〜 (36) 16. B種溶断型ヒューズ FGB0 冨士端子工業 ￥28〜 (30) 17. (+)スリムヘッド小ねじ (ステンレス)(パック品) 大阪魂 ￥399 (24) 18. アルミ(A5052)切板 厚さ3mm ノーブランド ￥573〜 (48) 19. 結束固定ベース モノタロウ ￥869〜 (55) 20. アクリル板 光 ￥249〜 (35) ≫
