中継接続用コネクタ SMシリーズ プラグハウジング



中継接続用コネクタ SMシリーズ プラグハウジング 4.60 (20件の商品レビュー)

高接触圧・両面接触コンタクト・シェル方式ハウジング・広範囲のパネルに適用・アームロック機構
使用温度範囲(℃)
-25〜+85
(通電時の温度上昇値を含む)
接触抵抗(mΩ)
初期:10以下
環境試験後:20以下
適合端子
SHF-001T-0.8BS、BHF-001T-0.8BS
仕様
RoHS対応品
種別
プラグハウジング(ソケットコンタクト用)
材質
ナイロン6・UL94V-0
定格電圧(V)
MAX250 AC・DC
耐電圧
AC 1500V・1分間
定格電流(A)
MAX3 AC・DC
電線抱合範囲AWG(#)
28〜22

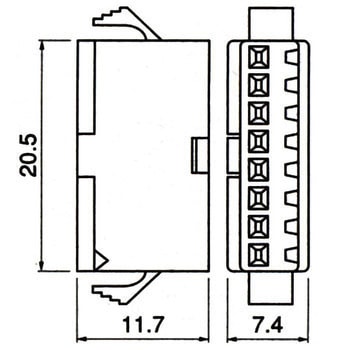

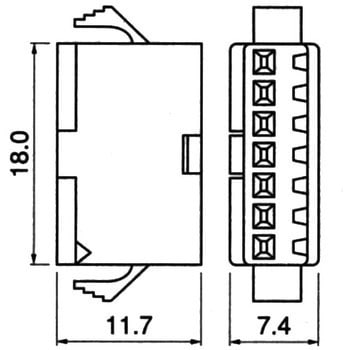

寸法B(mm)
11.7
絶縁抵抗(MΩ)
500以上
電線抱合範囲(mm2)
0.08〜0.33
適合パネル厚さ(mm)
0.5〜2.0
内容量
1パック(10個)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
24 件中 1 - 24 件
注文
コード

品番
極数

規格
寸法A(mm)
寸法C(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
34954543 SMP-02V-BC 2 Recognised E 60389
Certified LR 20812
R50120150
5.5 7.4 オープン
¥89 1 ¥89
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

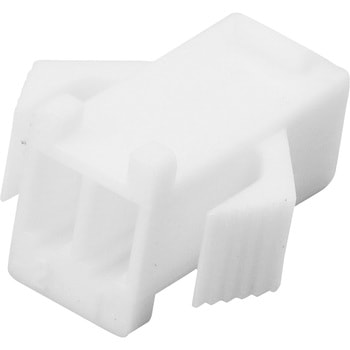

34954552 SMP-02V-NC 2 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
5.5 7.4 オープン
¥89 1 ¥89
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954561 SMP-03V-BC 3 Recognised E 60389
Certified LR 20812
R50120150
8.0 7.4 オープン
¥92 1 ¥92
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

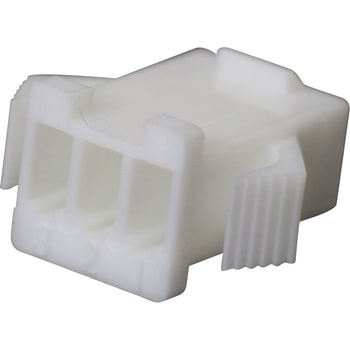

34954577 SMP-03V-NC 3 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
8.0 7.4 オープン
¥92 1 ¥92
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954586 SMP-04V-BC 4 Recognised E 60389
Certified LR 20812
R75050
10.5 7.4 オープン
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

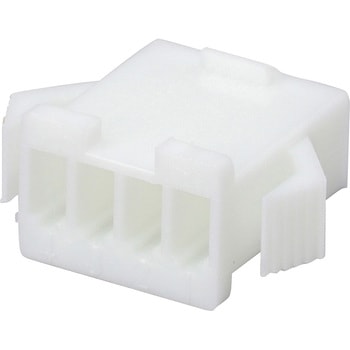

34954595 SMP-04V-NC 4 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
10.5 7.4 オープン
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954604 SMP-05V-BC 5 Recognised E 60389
Certified LR 20812
R50120150
13.0 7.4 オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954613 SMP-05V-NC 5 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
13.0 7.4 オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

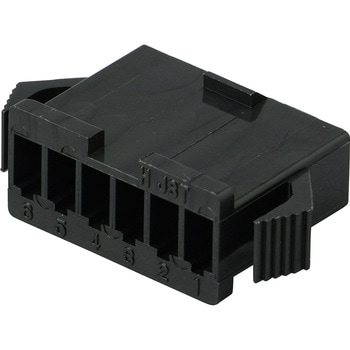

34954622 SMP-06V-BC 6 Recognised E 60389
Certified LR 20812
R50120150
15.5 7.4 オープン
¥139 1 ¥139
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954631 SMP-06V-NC 6 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
15.5 7.4 オープン
¥139 1 ¥139
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

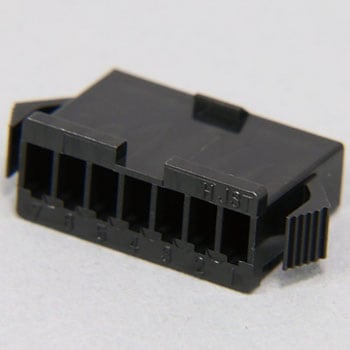

34954647 SMP-07V-BC 7 Recognised E 60389
Certified LR 20812
R50120150
18.0 7.4 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

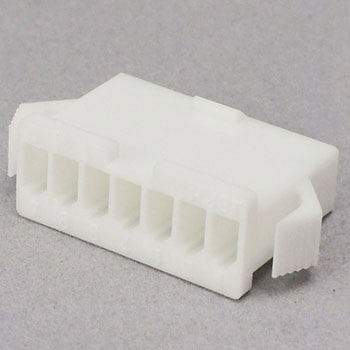

34954656 SMP-07V-NC 7 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
18.0 7.4 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954665 SMP-08V-BC 8 Recognised E 60389
Certified LR 20812
R50120150
20.5 7.4 オープン
¥179 1 ¥179
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

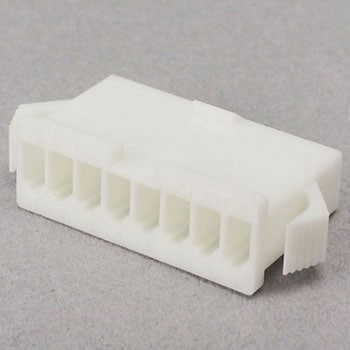

34954674 SMP-08V-NC 8 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
20.5 7.4 オープン
¥179 1 ¥179
欠品中
34954683 SMP-09V-BC 9 Recognised E 60389
Certified LR 20812
R50120150
23.0 7.4 オープン
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954692 SMP-09V-NC 9 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
23.0 7.4 オープン
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954701 SMP-10V-BC 10 Recognised E 60389
Certified LR 20812
R50120150
25.5 7.4 オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954717 SMP-10V-NC 10 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
25.5 7.4 オープン
¥199 1 ¥199
欠品中

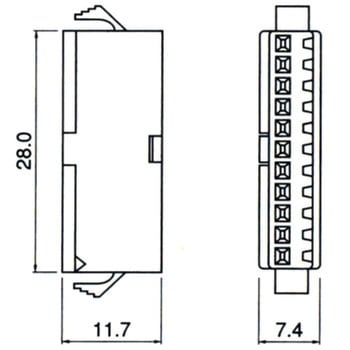

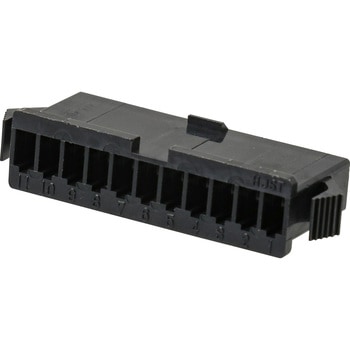

34954726 SMP-11V-BC 11 Recognised E 60389
Certified LR 20812
R50120150
28.0 7.4 オープン
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

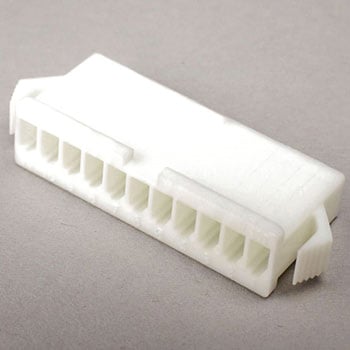

34954735 SMP-11V-NC 11 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
28.0 7.4 オープン
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

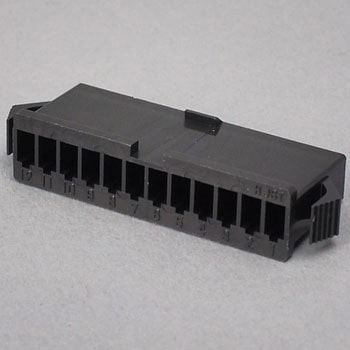

34954744 SMP-12V-BC 12 Recognised E 60389
Certified LR 20812
R50120150
30.5 7.4 オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954753 SMP-12V-NC 12 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
30.5 7.4 オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34954762 SMP-18V-BC 18 Recognised E 60389
Certified LR 20812
R50120150
23.0 12.4 オープン
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

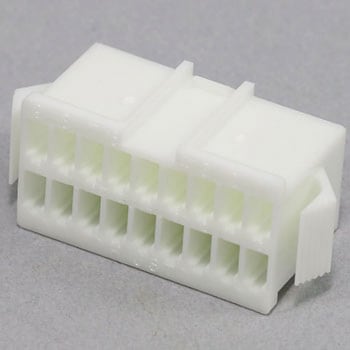

34954771 SMP-18V-NC 18 ナチュラル(白) Recognised E 60389
Certified LR 20812
R50120150
23.0 12.4 オープン
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.60  総レビュー件数: 20 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 制御機とスイッチの中継

サイズも良くハウジングはピンも修正しやすい。二色あるので便利です。

これは注文コード 34954543 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ワークショップ シーラカンス 様 [2018-11-02]

満足度: 5

用途: すてッピングモータの配線

ステッピングモータの結線のため、6ピン用をレセプタクルハウジングとそれぞれのピンと共にしました。定格3Aで、JSTの製品ですので安心です。
エンジニアの精密圧着ペンチPA-20(注文コード:10322663)を使えばケーブルの圧着も簡単です。

これは注文コード 34954631 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 大日製作所 様 [2018-05-06]

満足度: 5

用途: 製品の試作用

このコネクタは汎用性が高い為、中国製の安物が爆安で流通していますが、やはり本物の日圧は全く違いますね。
特に耐久性に差が出ます。
安物は、動く箇所に使用するとすぐに接触不良を起こしますが、日圧の物は5年経っても全く不具合は出ません。(これが当たり前ですが)

これは注文コード 34954561 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-02-24]

満足度: 5

用途: 試作の回路基板用

ケーブルの中継で重宝します。極数が増えても挿抜が楽ですので重宝しています。

これは注文コード 34954595 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-05-25]

満足度: 5

用途: オーディオ機器の電源の中継接続目的に

オーディオ機器の電源の中継接続目的に使用しています。

脱着がとてもスムーズなので、頻繁に取り外しする場所で
とても重宝します。

これは注文コード 34954561 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-05-12]

満足度: 5

用途: 配線の中継にしようする

制御箱と制御箱の接続に使うが、配線の中継には、支障なく問題なく使えている。

これは注文コード 34954762 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社 暁電子工房 様 [2018-02-14]

満足度: 4

用途: 試作サンプル及び展示品の配線作業

コネクター色が黒白以外の色があると配線分離時色分けによるメンテナンス作業性を向上させるためコネクター色を増やしていただけると助かります

これは注文コード 34954753 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-11-30]

満足度: 4

用途: 計測系の接続

センサーまで距離があるため延長ケーブルを作成しその接続に使用しています。ノイズなどが問題になる場合には向かないかもしれませんが繋がればOKであれば安価で手軽です。ただしコンタクトは小さいので圧着工具が無いと難しいです。

これは注文コード 34954665 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-06-09]
