SMC

45°エルボユニオン KQ2K (シール剤なし) ミリサイズ

Name: 45°エルボユニオン KQ2K (シール剤なし) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの45度方向の配管に使用。ハーフユニオンとエルボユニオンの中間的機種。形状45°エルボユニオン使用流体空気、水ねじの種類RRc色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

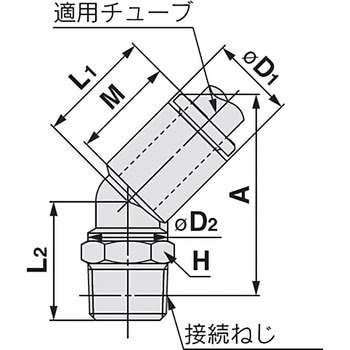

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

36件中 1～36件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41376684

KQ2K04-01A

CADデータダウンロード

1袋(10個)

22.3

8.2

14.4

12.7

13.3

1/8

R1/8

￥3,080

￥2,798

￥3,078(税込)

3日以内出荷

返品不可

41376693

KQ2K04-01N

CADデータダウンロード

1袋(10個)

22.3

8.2

14.4

12.7

13.3

1/8

R1/8

￥3,300

￥2,998

￥3,298(税込)

9日以内出荷

返品不可

41376702

KQ2K04-02A

CADデータダウンロード

1袋(10個)

25.2

8.2

14.4

17.2

13.3

1/4

R1/4

￥3,620

￥3,198

￥3,518(税込)

3日以内出荷

返品不可

41376711

KQ2K04-02N

CADデータダウンロード

1袋(10個)

25.2

8.2

14.4

17.2

13.3

1/4

R1/4

￥3,950

￥3,398

￥3,738(税込)

9日以内出荷

返品不可

41376727

KQ2K06-01A

CADデータダウンロード

1袋(10個)

25.3

10.4

14.7

14.8

13.3

1/8

R1/8

￥3,260

￥2,998

￥3,298(税込)

3日以内出荷

返品不可

41376736

KQ2K06-01N

CADデータダウンロード

1袋(10個)

25.3

10.4

14.7

14.8

13.3

1/8

R1/8

￥3,480

￥2,998

￥3,298(税込)

9日以内出荷

返品不可

41376745

KQ2K06-02A

CADデータダウンロード

1袋(10個)

28.2

10.4

14.7

19.3

13.3

1/4

R1/4

￥3,480

￥2,998

￥3,298(税込)

3日以内出荷

返品不可

41376754

KQ2K06-02N

CADデータダウンロード

1袋(10個)

28.2

10.4

14.7

19.3

13.3

1/4

R1/4

￥3,810

￥3,398

￥3,738(税込)

9日以内出荷

返品不可

41376763

KQ2K06-03A

CADデータダウンロード

1袋(10個)

29.1

10.4

14.7

20.6

13.3

3/8

R3/8

￥3,910

￥3,500

￥3,850(税込)

9日以内出荷

返品不可

41376772

KQ2K06-03N

CADデータダウンロード

1袋(10個)

29.1

10.4

14.7

20.6

13.3

3/8

R3/8

￥4,460

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

41376781

KQ2K08-01A

CADデータダウンロード

1袋(10個)

13.2

15.7

14.2

1/8

R1/8

￥3,790

￥3,398

￥3,738(税込)

3日以内出荷

返品不可

41376797

KQ2K08-01N

CADデータダウンロード

1袋(10個)

13.2

15.7

14.2

1/8

R1/8

￥4,010

￥3,398

￥3,738(税込)

60日以内出荷

返品不可

41376806

KQ2K08-02A

CADデータダウンロード

1袋(10個)

33.1

13.2

22.4

14.2

1/4

R1/4

￥4,010

￥3,398

￥3,738(税込)

3日以内出荷

返品不可

41376815

KQ2K08-02N

CADデータダウンロード

1袋(10個)

33.1

13.2

22.4

14.2

1/4

R1/4

￥4,340

￥3,798

￥4,178(税込)

9日以内出荷

返品不可

41376824

KQ2K08-03A

CADデータダウンロード

1袋(10個)

32.8

13.2

22.5

14.2

3/8

R3/8

￥4,210

￥3,698

￥4,068(税込)

3日以内出荷

返品不可

41376833

KQ2K08-03N

CADデータダウンロード

1袋(10個)

32.8

13.2

22.5

14.2

3/8

R3/8

￥4,760

￥4,298

￥4,728(税込)

9日以内出荷

返品不可

41376842

KQ2K10-01A

CADデータダウンロード

1袋(5個)

36.2

15.9

18.2

21.5

15.6

1/8

R1/8

￥2,630

￥2,298

￥2,528(税込)

9日以内出荷

返品不可

41376851

KQ2K10-01N

CADデータダウンロード

1袋(5個)

36.2

15.9

18.2

21.5

15.6

1/8

R1/8

￥2,740

￥2,498

￥2,748(税込)

9日以内出荷

返品不可

41376867

KQ2K10-02A

CADデータダウンロード

1袋(5個)

41.8

15.9

17.6

29.1

15.6

1/4

R1/4

￥2,630

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41376876

KQ2K10-02N

CADデータダウンロード

1袋(5個)

41.8

15.9

17.6

29.1

15.6

1/4

R1/4

￥2,800

￥2,498

￥2,748(税込)

9日以内出荷

返品不可

41376885

KQ2K10-03A

CADデータダウンロード

1袋(5個)

36.6

15.9

17.6

24.3

15.6

3/8

R3/8

￥2,680

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41376894

KQ2K10-03N

CADデータダウンロード

1袋(5個)

36.6

15.9

17.6

24.3

15.6

3/8

R3/8

￥2,960

￥2,598

￥2,858(税込)

9日以内出荷

返品不可

41376903

KQ2K10-04A

CADデータダウンロード

1袋(5個)

39.3

15.9

17.6

28.3

15.6

1/2

R1/2

￥2,950

￥2,598

￥2,858(税込)

9日以内出荷

返品不可

41376912

KQ2K10-04N

CADデータダウンロード

1袋(5個)

39.3

15.9

17.6

28.3

15.6

1/2

R1/2

￥3,390

￥2,998

￥3,298(税込)

9日以内出荷

返品不可

41376921

KQ2K12-02A

CADデータダウンロード

1袋(5個)

43.8

18.5

19.4

1/4

R1/4

￥3,380

￥2,998

￥3,298(税込)

3日以内出荷

返品不可

41376937

KQ2K12-02N

CADデータダウンロード

1袋(5個)

43.8

18.5

19.4

1/4

R1/4

￥3,540

￥3,198

￥3,518(税込)

3日以内出荷

返品不可

41376946

KQ2K12-03A

CADデータダウンロード

1袋(5個)

38.6

18.5

19.4

24.2

3/8

R3/8

￥3,380

￥2,998

￥3,298(税込)

3日以内出荷

返品不可

41376955

KQ2K12-03N

CADデータダウンロード

1袋(5個)

38.6

18.5

19.4

24.2

3/8

R3/8

￥3,650

￥3,298

￥3,628(税込)

9日以内出荷

返品不可

41376964

KQ2K12-04A

CADデータダウンロード

1袋(5個)

41.3

18.5

19.4

28.2

1/2

R1/2

￥3,680

￥3,198

￥3,518(税込)

3日以内出荷

返品不可

41376973

KQ2K12-04N

CADデータダウンロード

1袋(5個)

41.3

18.5

19.4

28.2

1/2

R1/2

￥4,120

￥3,598

￥3,958(税込)

9日以内出荷

返品不可

41376982

KQ2K16-02A

CADデータダウンロード

1袋(5個)

49.2

23.8

24.3

29.6

20.6

1/4

R1/4

￥4,450

￥3,898

￥4,288(税込)

9日以内出荷

返品不可

41376991

KQ2K16-02N

CADデータダウンロード

1袋(5個)

49.2

23.8

24.3

29.6

20.6

1/4

R1/4

￥5,270

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

41377007

KQ2K16-03A

CADデータダウンロード

1袋(5個)

50.2

23.8

31.4

20.6

3/8

R3/8

￥4,450

￥3,898

￥4,288(税込)

3日以内出荷

返品不可

41377016

KQ2K16-03N

CADデータダウンロード

1袋(5個)

50.2

23.8

31.4

20.6

3/8

R3/8

￥5,270

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

41377025

KQ2K16-04A

CADデータダウンロード

1袋(5個)

47.6

23.8

30.1

20.6

1/2

R1/2

￥4,530

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

41377034

KQ2K16-04N

CADデータダウンロード

1袋(5個)

47.6

23.8

30.1

20.6

1/2

R1/2

￥5,350

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
