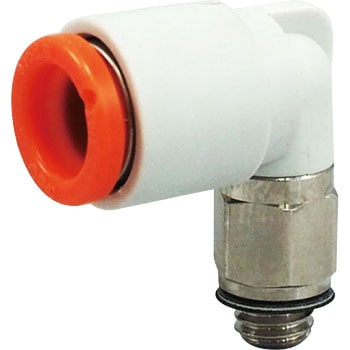

エルボユニオン KQ2L (ガスケットシール) インチサイズ

Name: エルボユニオン KQ2L (ガスケットシール) インチサイズ
Brand: SMC

用途めねじ部からの直角方向の配管に使用。最も一般的な機種。形状エルボユニオン使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦD1は最大径を意味します。

お気に入りに追加

48件中 1～48件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2L01-32A KQ2L01-32N KQ2L01-M5A KQ2L01-M5N KQ2L01-U01A KQ2L01-U01N KQ2L01-U02A KQ2L01-U02N KQ2L03-32A KQ2L03-32N KQ2L03-U01A KQ2L03-U01N KQ2L03-U02A KQ2L03-U02N KQ2L05-32A KQ2L05-32N KQ2L05-U01A KQ2L05-U01N KQ2L05-U02A KQ2L05-U02N KQ2L07-32A KQ2L07-32N KQ2L07-M5A KQ2L07-M5N KQ2L07-U01A KQ2L07-U01N KQ2L07-U02A KQ2L07-U02N KQ2L07-U03A KQ2L07-U03N KQ2L09-U01A KQ2L09-U01N KQ2L09-U02A KQ2L09-U02N KQ2L09-U03A KQ2L09-U03N KQ2L11-U02A KQ2L11-U02N KQ2L11-U03A KQ2L11-U03N KQ2L11-U04A KQ2L11-U04N KQ2L13-U02A KQ2L13-U02N KQ2L13-U03A KQ2L13-U03N KQ2L13-U04A KQ2L13-U04N	寸法A(mm) 選択解除 14.3 14.9 15.3 16.4 16.7 16.9 17.4 17.7 18.1 18.4 18.7 19.7 20.4 21.5 21.7 22.4 23.5 25.7 28.3 29.5 32.1 32.9 33.9	寸法D1(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4 19.3	寸法D2(Φmm) 選択解除 7 10 12 17	寸法L1(mm) 選択解除 14.5 14.8 15 15.3 15.4 15.6 16.4 17.2 19.3 21.5 21.8	寸法L2(mm) 選択解除 14.2 14.3 14.7 15.8 16 16.1 17.4 17.9 18.9 19.2 19.7 19.9 20.2 21.2 22.2 22.3 23.3 24.4 26.3 27 28.9 31.9 34.8	寸法M(mm) 選択解除 13.3 14.2 15.6 17	六角対辺H(mm) 選択解除 7 11.11 14.29 17.46 22.23	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8 1/2	ねじの種類選択解除 M UNF Uni	管接続口径選択解除 1/8 1/4 3/8 1/2 M5×0.8 No.10-32	接続ねじ選択解除 10-32UNF M5×0.8 Uni1/8 Uni1/4 Uni3/8 Uni1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41378145	KQ2L01-32A CADデータダウンロード	14.3	7.1	7	15.3	14.2	13.3	7	1/8	UNF	No.10-32	10-32UNF	￥3,820	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378154	KQ2L01-32N CADデータダウンロード	14.3	7.1	7	15.3	14.2	13.3	7	1/8	UNF	No.10-32	10-32UNF	￥4,040	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378163	KQ2L01-M5A CADデータダウンロード	14.9	7.1	7	15.3	14.3	13.3	7	1/8	M	M5×0.8	M5×0.8	￥4,040	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378172	KQ2L01-M5N CADデータダウンロード	14.9	7.1	7	15.3	14.3	13.3	7	1/8	M	M5×0.8	M5×0.8	￥4,260	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41378181	KQ2L01-U01A CADデータダウンロード	16.7	7.1	10	14.5	17.9	13.3	11.11	1/8	Uni	1/8	Uni1/8	￥3,450	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
41378197	KQ2L01-U01N CADデータダウンロード	16.7	7.1	10	14.5	17.9	13.3	11.11	1/8	Uni	1/8	Uni1/8	￥3,670	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41378206	KQ2L01-U02A CADデータダウンロード	16.4	7.1	10	14.5	19.2	13.3	14.29	1/8	Uni	1/4	Uni1/4	￥4,010	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378215	KQ2L01-U02N CADデータダウンロード	16.4	7.1	10	14.5	19.2	13.3	14.29	1/8	Uni	1/4	Uni1/4	￥4,230	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
41378224	KQ2L03-32A CADデータダウンロード	15.3	8.2	7	15.4	14.7	13.3	7	5/32	UNF	No.10-32	10-32UNF	￥3,820	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378233	KQ2L03-32N CADデータダウンロード	15.3	8.2	7	15.4	14.7	13.3	7	5/32	UNF	No.10-32	10-32UNF	￥4,040	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378242	KQ2L03-U01A CADデータダウンロード	16.7	8.2	10	14.8	17.4	13.3	11.11	5/32	Uni	1/8	Uni1/8	￥3,450	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
41378251	KQ2L03-U01N CADデータダウンロード	16.7	8.2	10	14.8	17.4	13.3	11.11	5/32	Uni	1/8	Uni1/8	￥3,670	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41378267	KQ2L03-U02A CADデータダウンロード	17.4	8.2	10	14.8	19.7	13.3	14.29	5/32	Uni	1/4	Uni1/4	￥4,010	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378276	KQ2L03-U02N CADデータダウンロード	17.4	8.2	10	14.8	19.7	13.3	14.29	5/32	Uni	1/4	Uni1/4	￥4,230	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
41378285	KQ2L05-32A CADデータダウンロード	16.9	9.1	7	14.5	15.8	13.3	7	3/16	UNF	No.10-32	10-32UNF	￥4,130	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41378294	KQ2L05-32N CADデータダウンロード	16.9	9.1	7	14.5	15.8	13.3	7	3/16	UNF	No.10-32	10-32UNF	￥4,350	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41378303	KQ2L05-U01A CADデータダウンロード	17.7	9.1	10	15	17.9	13.3	11.11	3/16	Uni	1/8	Uni1/8	￥3,450	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
41378312	KQ2L05-U01N CADデータダウンロード	17.7	9.1	10	15	17.9	13.3	11.11	3/16	Uni	1/8	Uni1/8	￥3,670	￥3,298	￥3,298	￥3,628 （税込）	10日以内出荷返品不可
41378321	KQ2L05-U02A CADデータダウンロード	18.4	9.1	10	15	20.2	13.3	14.29	3/16	Uni	1/4	Uni1/4	￥4,010	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378337	KQ2L05-U02N CADデータダウンロード	18.4	9.1	10	15	20.2	13.3	14.29	3/16	Uni	1/4	Uni1/4	￥4,230	￥3,698	￥3,698	￥4,068 （税込）	10日以内出荷返品不可
41378346	KQ2L07-32A CADデータダウンロード	18.1	11.1	7	15.4	16	13.3	7	1/4	UNF	No.10-32	10-32UNF	￥3,890	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41378355	KQ2L07-32N CADデータダウンロード	18.1	11.1	7	15.4	16	13.3	7	1/4	UNF	No.10-32	10-32UNF	￥4,110	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41378364	KQ2L07-M5A CADデータダウンロード	18.7	11.1	7	15.4	16.1	13.3	7	1/4	M	M5×0.8	M5×0.8	￥4,110	￥3,698	￥3,698	￥4,068 （税込）	当日出荷
41378373	KQ2L07-M5N CADデータダウンロード	18.7	11.1	7	15.4	16.1	13.3	7	1/4	M	M5×0.8	M5×0.8	￥4,330	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41378382	KQ2L07-U01A CADデータダウンロード	19.7	11.1	10	15.6	18.9	13.3	11.11	1/4	Uni	1/8	Uni1/8	￥3,650	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41378391	KQ2L07-U01N CADデータダウンロード	19.7	11.1	10	15.6	18.9	13.3	11.11	1/4	Uni	1/8	Uni1/8	￥3,870	￥3,398	￥3,398	￥3,738 （税込）	10日以内出荷返品不可
41378407	KQ2L07-U02A CADデータダウンロード	20.4	11.1	10	15.6	21.2	13.3	14.29	1/4	Uni	1/4	Uni1/4	￥3,870	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41378416	KQ2L07-U02N CADデータダウンロード	20.4	11.1	10	15.6	21.2	13.3	14.29	1/4	Uni	1/4	Uni1/4	￥4,090	￥3,598	￥3,598	￥3,958 （税込）	4日以内出荷返品不可
41378425	KQ2L07-U03A CADデータダウンロード	21.5	11.1	10	15.6	22.3	13.3	17.46	1/4	Uni	3/8	Uni3/8	￥4,280	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可
41378434	KQ2L07-U03N CADデータダウンロード	21.5	11.1	10	15.6	22.3	13.3	17.46	1/4	Uni	3/8	Uni3/8	￥4,610	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41378443	KQ2L09-U01A CADデータダウンロード	21.7	13.2	10	16.4	19.9	14.2	11.11	5/16	Uni	1/8	Uni1/8	￥4,200	￥3,798	￥3,798	￥4,178 （税込）	当日出荷
41378452	KQ2L09-U01N CADデータダウンロード	21.7	13.2	10	16.4	19.9	14.2	11.11	5/16	Uni	1/8	Uni1/8	￥4,380	￥3,798	￥3,798	￥4,178 （税込）	32日以内出荷返品不可
41378461	KQ2L09-U02A CADデータダウンロード	22.4	13.2	12	17.2	22.2	14.2	14.29	5/16	Uni	1/4	Uni1/4	￥4,380	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
41378477	KQ2L09-U02N CADデータダウンロード	22.4	13.2	12	17.2	22.2	14.2	14.29	5/16	Uni	1/4	Uni1/4	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
41378486	KQ2L09-U03A CADデータダウンロード	23.5	13.2	12	17.2	23.3	14.2	17.46	5/16	Uni	3/8	Uni3/8	￥4,600	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41378495	KQ2L09-U03N CADデータダウンロード	23.5	13.2	12	17.2	23.3	14.2	17.46	5/16	Uni	3/8	Uni3/8	￥4,930	￥4,398	￥4,398	￥4,838 （税込）	10日以内出荷返品不可
41378504	KQ2L11-U02A CADデータダウンロード	25.7	15.4	17	19.3	24.4	15.6	17.46	3/8	Uni	1/4	Uni1/4	￥5,680	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41378513	KQ2L11-U02N CADデータダウンロード	25.7	15.4	17	19.3	24.4	15.6	17.46	3/8	Uni	1/4	Uni1/4	￥6,010	￥5,298	￥5,298	￥5,828 （税込）	10日以内出荷返品不可
41378522	KQ2L11-U03A CADデータダウンロード	28.3	15.4	17	19.3	27	15.6	17.46	3/8	Uni	3/8	Uni3/8	￥5,780	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41378531	KQ2L11-U03N CADデータダウンロード	28.3	15.4	17	19.3	27	15.6	17.46	3/8	Uni	3/8	Uni3/8	￥6,110	￥5,398	￥5,398	￥5,938 （税込）	10日以内出荷返品不可
41378547	KQ2L11-U04A CADデータダウンロード	33.9	15.4	17	19.3	34.8	15.6	22.23	3/8	Uni	1/2	Uni1/2	￥6,320	￥5,498	￥5,498	￥6,048 （税込）	4日以内出荷返品不可
41378556	KQ2L11-U04N CADデータダウンロード	33.9	15.4	17	19.3	34.8	15.6	22.23	3/8	Uni	1/2	Uni1/2	￥6,980	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41378565	KQ2L13-U02A CADデータダウンロード	29.5	19.3	17	21.5	26.3	17	17.46	1/2	Uni	1/4	Uni1/4	￥7,190	￥6,298	￥6,298	￥6,928 （税込）	10日以内出荷返品不可
41378574	KQ2L13-U02N CADデータダウンロード	29.5	19.3	17	21.5	26.3	17	17.46	1/2	Uni	1/4	Uni1/4	￥7,520	￥6,598	￥6,598	￥7,258 （税込）	10日以内出荷返品不可
41378583	KQ2L13-U03A CADデータダウンロード	32.1	19.3	17	21.8	28.9	17	17.46	1/2	Uni	3/8	Uni3/8	￥7,190	￥6,298	￥6,298	￥6,928 （税込）	4日以内出荷返品不可
41378592	KQ2L13-U03N CADデータダウンロード	32.1	19.3	17	21.8	28.9	17	17.46	1/2	Uni	3/8	Uni3/8	￥7,520	￥6,598	￥6,598	￥7,258 （税込）	4日以内出荷返品不可
41378601	KQ2L13-U04A CADデータダウンロード	32.9	19.3	17	21.8	31.9	17	22.23	1/2	Uni	1/2	Uni1/2	￥7,830	￥6,798	￥6,798	￥7,478 （税込）	4日以内出荷返品不可
41378617	KQ2L13-U04N CADデータダウンロード	32.9	19.3	17	21.8	31.9	17	22.23	1/2	Uni	1/2	Uni1/2	￥8,490	￥7,298	￥7,298	￥8,028 （税込）	10日以内出荷返品不可
