ハーフユニオン KQ2H (シール剤なし) インチサイズ

ハーフユニオン KQ2H (シール剤なし) インチサイズ - SMC

ハーフユニオン KQ2H (シール剤なし) インチサイズ - SMC

用途めねじ部からの同一方向の配管に使用。最も一般的な機種。形状ハーフユニオン使用流体空気、水色リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

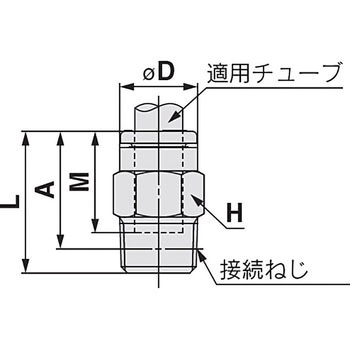

※寸法AはNPTねじ、Rねじのねじ込み後の参考寸法

80種類すべて表示中

注文コード

品番

寸法A(mm)

寸法D(Φmm)

寸法L(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(inch)

ねじの種類

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2H01-01A

CADデータダウンロード

10.9

6.7

14

13.3

10

1/8

RRc

1/8

R1/8

￥2,470

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

KQ2H01-01N

CADデータダウンロード

10.9

6.7

14

13.3

10

1/8

RRc

1/8

R1/8

￥2,690

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H01-02A

CADデータダウンロード

12

6.7

16.7

13.3

14

1/8

RRc

1/4

R1/4

￥2,690

￥2,298

￥2,528(税込)

4日以内出荷

返品不可

KQ2H01-02N

CADデータダウンロード

12

6.7

16.7

13.3

14

1/8

RRc

1/4

R1/4

￥2,910

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H01-32N

CADデータダウンロード

13.9

6.7

17.4

13.3

7

1/8

UNF

No.10-32

10-32UNF

￥2,940

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

KQ2H01-33A

CADデータダウンロード

15.2

6.7

19.3

13.3

9.5

1/8

NPT

1/16

NPT1/16

￥2,420

￥2,198

￥2,418(税込)

15日以内出荷

返品不可

KQ2H01-33N

CADデータダウンロード

15.2

6.7

19.3

13.3

9.5

1/8

NPT

1/16

NPT1/16

￥2,640

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H01-34A

CADデータダウンロード

10.8

6.7

14

13.3

11.11

1/8

NPT

1/8

NPT1/8

￥2,420

￥2,198

￥2,418(税込)

4日以内出荷

返品不可

KQ2H01-34N

CADデータダウンロード

10.8

6.7

14

13.3

11.11

1/8

NPT

1/8

NPT1/8

￥2,640

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H01-35A

CADデータダウンロード

12.3

6.7

16.7

13.3

14.29

1/8

NPT

1/4

NPT1/4

￥2,690

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H01-35N

CADデータダウンロード

12.3

6.7

16.7

13.3

14.29

1/8

NPT

1/4

NPT1/4

￥2,910

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H03-32N

CADデータダウンロード

14.1

7.7

17.6

13.3

8

5/32

UNF

No.10-32

10-32UNF

￥2,840

￥2,498

￥2,748(税込)

3日以内出荷

返品不可

KQ2H03-33A

CADデータダウンロード

15.9

7.7

20

13.3

9.5

5/32

NPT

1/16

NPT1/16

￥2,450

￥2,198

￥2,418(税込)

15日以内出荷

返品不可

KQ2H03-33N

CADデータダウンロード

15.9

7.7

20

13.3

9.5

5/32

NPT

1/16

NPT1/16

￥2,670

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H03-34A

CADデータダウンロード

10.8

7.7

14

13.3

11.11

5/32

NPT

1/8

NPT1/8

￥2,450

￥2,198

￥2,418(税込)

4日以内出荷

返品不可

KQ2H03-34N

CADデータダウンロード

10.8

7.7

14

13.3

11.11

5/32

NPT

1/8

NPT1/8

￥2,670

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

KQ2H03-35A

CADデータダウンロード

12.3

7.7

16.7

13.3

14.29

5/32

NPT

1/4

NPT1/4

￥2,700

￥2,398

￥2,638(税込)

3日以内出荷

返品不可

KQ2H03-35N

CADデータダウンロード

12.3

7.7

16.7

13.3

14.29

5/32

NPT

1/4

NPT1/4

￥2,920

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H05-01A

CADデータダウンロード

14.8

8.35

17.9

13.3

10

3/16

RRc

1/8

R1/8

￥2,470

￥2,298

￥2,528(税込)

11日以内出荷

返品不可

KQ2H05-01N

CADデータダウンロード

14.8

8.35

17.9

13.3

10

3/16

RRc

1/8

R1/8

￥2,690

￥2,298

￥2,528(税込)

11日以内出荷

返品不可

KQ2H05-02A

CADデータダウンロード

12

8.35

16.7

13.3

14

3/16

RRc

1/4

R1/4

￥2,690

￥2,298

￥2,528(税込)

15日以内出荷

返品不可

KQ2H05-02N

CADデータダウンロード

12

8.35

16.7

13.3

14

3/16

RRc

1/4

R1/4

￥2,910

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H05-32N

CADデータダウンロード

14.2

8.3

17.7

13.3

8

3/16

UNF

No.10-32

10-32UNF

￥3,570

￥3,198

￥3,518(税込)

欠品中

返品不可

出荷予定：2026年4月30日

KQ2H05-34A

CADデータダウンロード

14.2

8.3

17.4

13.3

11.11

3/16

NPT

1/8

NPT1/8

￥2,570

￥2,398

￥2,638(税込)

15日以内出荷

返品不可

KQ2H05-34N

CADデータダウンロード

14.2

8.3

17.4

13.3

11.11

3/16

NPT

1/8

NPT1/8

￥2,790

￥2,598

￥2,858(税込)

15日以内出荷

返品不可

KQ2H05-35A

CADデータダウンロード

12.3

8.3

16.7

13.3

14.29

3/16

NPT

1/4

NPT1/4

￥2,700

￥2,398

￥2,638(税込)

3日以内出荷

返品不可

KQ2H05-35N

CADデータダウンロード

12.3

8.3

16.7

13.3

14.29

3/16

NPT

1/4

NPT1/4

￥2,920

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H07-01A

CADデータダウンロード

15.1

10

18.2

13.3

12

1/4

RRc

1/8

R1/8

￥2,590

￥2,298

￥2,528(税込)

15日以内出荷

KQ2H07-01N

CADデータダウンロード

15.1

10

18.2

13.3

12

1/4

RRc

1/8

R1/8

￥2,810

￥2,498

￥2,748(税込)

15日以内出荷

返品不可

KQ2H07-02A

CADデータダウンロード

12

10

16.7

13.3

14

1/4

RRc

1/4

R1/4

￥2,690

￥2,298

￥2,528(税込)

4日以内出荷

返品不可

KQ2H07-02N

CADデータダウンロード

12

10

16.7

13.3

14

1/4

RRc

1/4

R1/4

￥2,910

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H07-03A

CADデータダウンロード

13

10

18.1

13.3

17

1/4

RRc

3/8

R3/8

￥2,940

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

KQ2H07-03N

CADデータダウンロード

13

10

18.1

13.3

17

1/4

RRc

3/8

R3/8

￥3,270

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

KQ2H07-32N

CADデータダウンロード

14.5

10

18

13.3

11.11

1/4

UNF

No.10-32

10-32UNF

￥3,820

￥3,398

￥3,738(税込)

3日以内出荷

返品不可

KQ2H07-33A

CADデータダウンロード

18.4

10

22.5

13.3

11.11

1/4

NPT

1/16

NPT1/16

￥2,700

￥2,398

￥2,638(税込)

15日以内出荷

返品不可

KQ2H07-33N

CADデータダウンロード

18.4

10

22.5

13.3

11.11

1/4

NPT

1/16

NPT1/16

￥2,920

￥2,698

￥2,968(税込)

15日以内出荷

返品不可

KQ2H07-34A

CADデータダウンロード

14.8

10

18

13.3

11.11

1/4

NPT

1/8

NPT1/8

￥2,700

￥2,398

￥2,638(税込)

4日以内出荷

返品不可

KQ2H07-34N

CADデータダウンロード

14.8

10

18

13.3

11.11

1/4

NPT

1/8

NPT1/8

￥2,920

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

KQ2H07-35A

CADデータダウンロード

12.3

10

16.7

13.3

14.29

1/4

NPT

1/4

NPT1/4

￥2,770

￥2,598

￥2,858(税込)

3日以内出荷

返品不可

KQ2H07-35N

CADデータダウンロード

12.3

10

16.7

13.3

14.29

1/4

NPT

1/4

NPT1/4

￥2,990

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

KQ2H07-36A

CADデータダウンロード

13.4

10

18.1

13.3

17.46

1/4

NPT

3/8

NPT3/8

￥2,990

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

KQ2H07-36N

CADデータダウンロード

13.4

10

18.1

13.3

17.46

1/4

NPT

3/8

NPT3/8

￥3,320

￥2,898

￥3,188(税込)

15日以内出荷

返品不可

KQ2H09-01A

CADデータダウンロード

19.4

12.2

22.5

14.2

14

5/16

RRc

1/8

R1/8

￥3,110

￥2,798

￥3,078(税込)

15日以内出荷

返品不可

KQ2H09-01N

CADデータダウンロード

19.4

12.2

22.5

14.2

14

5/16

RRc

1/8

R1/8

￥3,330

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

KQ2H09-02A

CADデータダウンロード

17.3

12.2

22

14.2

14

5/16

RRc

1/4

R1/4

￥3,110

￥2,798

￥3,078(税込)

11日以内出荷

返品不可

KQ2H09-02N

CADデータダウンロード

17.3

12.2

22

14.2

14

5/16

RRc

1/4

R1/4

￥3,330

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

KQ2H09-03A

CADデータダウンロード

13

12.2

18.1

14.2

17

5/16

RRc

3/8

R3/8

￥3,110

￥2,798

￥3,078(税込)

15日以内出荷

返品不可

KQ2H09-03N

CADデータダウンロード

13

12.2

18.1

14.2

17

5/16

RRc

3/8

R3/8

￥3,440

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

KQ2H09-34A

CADデータダウンロード

19

12.2

22.2

14.2

14.29

5/16

NPT

1/8

NPT1/8

￥3,260

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

KQ2H09-34N

CADデータダウンロード

19

12.2

22.2

14.2

14.29

5/16

NPT

1/8

NPT1/8

￥3,480

￥2,998

￥3,298(税込)

15日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
