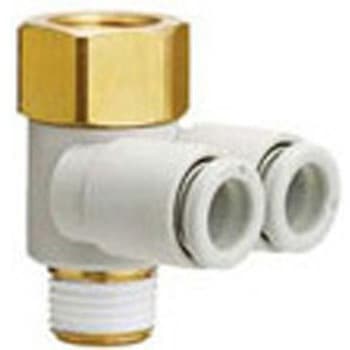

ブランチユニバーサルメスエルボ KQ2ZF (シール剤付) ミリサイズ

Name: ブランチユニバーサルメスエルボ KQ2ZF (シール剤付) ミリサイズ
Brand: SMC

用途めねじおよびおねじ、どちらからでも同一方向および90度方向の2分岐配管に使用、多連接続も可能。

注意

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加

27件中 1～27件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2ZF04-01AS KQ2ZF04-01NS KQ2ZF06-01AS KQ2ZF06-01NS KQ2ZF06-02AS KQ2ZF06-02NS KQ2ZF08-01AS KQ2ZF08-01NS KQ2ZF08-02AS KQ2ZF08-02NS KQ2ZF10-02AS KQ2ZF10-02NS KQ2ZF10-03AS KQ2ZF10-03NS KQ2ZF12-03AS KQ2ZF12-03NS KQ2ZF12-04AS KQ2ZF12-04NS	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 25.4 26.9 35.6 38.9 42.5	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 13.4 17.6 20.6 21.6 24.1 25.2 27	寸法L1(mm) 選択解除 18.4 18.5 21.2 21.5 22.3 23.6 25.5 26.9 29.9	寸法L2(mm) 選択解除 13 14.4 18.4 19.2 20 20.5 22.7	寸法L3(mm) 選択解除 28.5 30 40.3 44 48.9	寸法M(mm) 選択解除 13.3 14.2 15.6 17	寸法P(mm) 選択解除 8.2 10.4 13.2 15.9 18.5	六角対辺H(mm) 選択解除 14 17 19 22 24	形状選択解除ブランチユニバーサルエルボ	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	使用流体選択解除空気、水	ねじの種類選択解除 RRc	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8、Rc1/8 R1/4、Rc1/4 R3/8、Rc3/8 R1/2、Rc1/2 R・Rc1/8 R・Rc1/4 R・Rc3/8 R・Rc1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41399172	KQ2ZF04-01AS CADデータダウンロード	1袋(10個)	25.4	8.2	13.4	18.5	13	28.5	13.3	8.2	14	ブランチユニバーサルエルボ	4	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,120	￥6,398	￥6,398	￥7,038 （税込）	3日以内出荷返品不可
41399181	KQ2ZF04-01NS CADデータダウンロード	1袋(10個)	25.4	8.2	13.4	18.5	13	28.5	13.3	8.2	14	ブランチユニバーサルエルボ	4	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,450	￥6,498	￥6,498	￥7,148 （税込）	3日以内出荷返品不可
41399197	KQ2ZF06-01AS CADデータダウンロード	1袋(10個)	25.4	10.4	13.4	18.4	13	28.5	13.3	10.4	14	ブランチユニバーサルエルボ	6	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,120	￥6,398	￥6,398	￥7,038 （税込）	3日以内出荷返品不可
41399206	KQ2ZF06-01NS CADデータダウンロード	1袋(10個)	25.4	10.4	13.4	18.4	13	28.5	13.3	10.4	14	ブランチユニバーサルエルボ	6	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,450	￥6,498	￥6,498	￥7,148 （税込）	9日以内出荷返品不可
41399215	KQ2ZF06-02AS CADデータダウンロード	1袋(10個)	35.6	10.4	20.6	21.5	18.4	40.3	13.3	10.4	19	ブランチユニバーサルエルボ	6	空気、水	RRc	1/4	R1/4、Rc1/4	￥8,880	￥7,698	￥7,698	￥8,468 （税込）	3日以内出荷返品不可
41399224	KQ2ZF06-02NS CADデータダウンロード	1袋(10個)	35.6	10.4	20.6	21.5	18.4	40.3	13.3	10.4	19	ブランチユニバーサルエルボ	6	空気、水	RRc	1/4	R1/4、Rc1/4	￥9,540	￥8,198	￥8,198	￥9,018 （税込）	3日以内出荷返品不可
41399233	KQ2ZF08-01AS CADデータダウンロード	1袋(10個)	26.9	13.2	17.6	21.2	14.4	30	14.2	13.2	17	ブランチユニバーサルエルボ	8	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,120	￥6,398	￥6,398	￥7,038 （税込）	3日以内出荷返品不可
41399242	KQ2ZF08-01NS CADデータダウンロード	1袋(10個)	26.9	13.2	17.6	21.2	14.4	30	14.2	13.2	17	ブランチユニバーサルエルボ	8	空気、水	RRc	1/8	R1/8、Rc1/8	￥7,670	￥6,698	￥6,698	￥7,368 （税込）	3日以内出荷返品不可
41399251	KQ2ZF08-02AS CADデータダウンロード	1袋(10個)	35.6	13.2	20.6	22.3	18.4	40.3	14.2	13.2	19	ブランチユニバーサルエルボ	8	空気、水	RRc	1/4	R1/4、Rc1/4	￥8,880	￥7,698	￥7,698	￥8,468 （税込）	3日以内出荷返品不可
41399267	KQ2ZF08-02NS CADデータダウンロード	1袋(10個)	35.6	13.2	20.6	22.3	18.4	40.3	14.2	13.2	19	ブランチユニバーサルエルボ	8	空気、水	RRc	1/4	R1/4、Rc1/4	￥9,540	￥8,198	￥8,198	￥9,018 （税込）	3日以内出荷返品不可
41399276	KQ2ZF10-02AS CADデータダウンロード	1袋(5個)	35.6	15.9	21.6	23.6	19.2	40.3	15.6	15.9	19	ブランチユニバーサルエルボ	10	空気、水	RRc	1/4	R1/4、Rc1/4	￥5,860	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷返品不可
41399285	KQ2ZF10-02NS CADデータダウンロード	1袋(5個)	35.6	15.9	21.6	23.6	19.2	40.3	15.6	15.9	19	ブランチユニバーサルエルボ	10	空気、水	RRc	1/4	R1/4、Rc1/4	￥6,190	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷返品不可
41399294	KQ2ZF10-03AS CADデータダウンロード	1袋(5個)	38.9	15.9	25.2	25.5	20	44	15.6	15.9	22	ブランチユニバーサルエルボ	10	空気、水	RRc	3/8	R3/8、Rc3/8	￥5,980	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷返品不可
41399303	KQ2ZF10-03NS CADデータダウンロード	1袋(5個)	38.9	15.9	25.2	25.5	20	44	15.6	15.9	22	ブランチユニバーサルエルボ	10	空気、水	RRc	3/8	R3/8、Rc3/8	￥6,420	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷返品不可
41399312	KQ2ZF12-03AS CADデータダウンロード	1袋(5個)	38.9	18.5	24.1	26.9	20.5	44	17	18.5	22	ブランチユニバーサルエルボ	12	空気、水	RRc	3/8	R3/8、Rc3/8	￥7,080	￥5,998	￥5,998	￥6,598 （税込）	3日以内出荷返品不可
41399321	KQ2ZF12-03NS CADデータダウンロード	1袋(5個)	38.9	18.5	24.1	26.9	20.5	44	17	18.5	22	ブランチユニバーサルエルボ	12	空気、水	RRc	3/8	R3/8、Rc3/8	￥7,690	￥6,698	￥6,698	￥7,368 （税込）	3日以内出荷返品不可
41399337	KQ2ZF12-04AS CADデータダウンロード	1袋(5個)	42.5	18.5	27	29.9	22.7	48.9	17	18.5	24	ブランチユニバーサルエルボ	12	空気、水	RRc	1/2	R1/2、Rc1/2	￥7,300	￥6,398	￥6,398	￥7,038 （税込）	3日以内出荷返品不可
41399346	KQ2ZF12-04NS CADデータダウンロード	1袋(5個)	42.5	18.5	27	29.9	22.7	48.9	17	18.5	24	ブランチユニバーサルエルボ	12	空気、水	RRc	1/2	R1/2、Rc1/2	￥8,020	￥6,698	￥6,698	￥7,368 （税込）	3日以内出荷返品不可
66116228	KQ2ZF04-01AS	1個	-	-	-	-	-	-	-	-	14	-	4	-	-	-	R・Rc1/8	￥720	￥649	￥649	￥714 （税込）	翌々日出荷返品不可
66116237	KQ2ZF06-01AS	1個	-	-	-	-	-	-	-	-	14	-	6	-	-	-	R・Rc1/8	￥720	￥649	￥649	￥714 （税込）	翌々日出荷返品不可
66116246	KQ2ZF06-02AS	1個	-	-	-	-	-	-	-	-	19	-	6	-	-	-	R・Rc1/4	￥890	￥779	￥779	￥857 （税込）	翌々日出荷返品不可
66116255	KQ2ZF08-01AS	1個	-	-	-	-	-	-	-	-	17	-	8	-	-	-	R・Rc1/8	￥720	￥649	￥649	￥714 （税込）	翌々日出荷返品不可
66116271	KQ2ZF08-02AS	1個	-	-	-	-	-	-	-	-	19	-	8	-	-	-	R・Rc1/4	￥890	￥779	￥779	￥857 （税込）	翌々日出荷返品不可
66116280	KQ2ZF10-02AS	1個	-	-	-	-	-	-	-	-	19	-	10	-	-	-	R・Rc1/4	￥1,180	￥1,098	￥1,098	￥1,208 （税込）	翌々日出荷返品不可
66116289	KQ2ZF10-03AS	1個	-	-	-	-	-	-	-	-	22	-	10	-	-	-	R・Rc3/8	￥1,200	￥1,098	￥1,098	￥1,208 （税込）	翌々日出荷返品不可
66116298	KQ2ZF12-03AS	1個	-	-	-	-	-	-	-	-	22	-	12	-	-	-	R・Rc3/8	￥1,420	￥1,298	￥1,298	￥1,428 （税込）	翌々日出荷返品不可
66116307	KQ2ZF12-04AS	1個	-	-	-	-	-	-	-	-	24	-	12	-	-	-	R・Rc1/2	￥1,460	￥1,298	￥1,298	￥1,428 （税込）	翌々日出荷返品不可
