ユニバーサルメスエルボ KQ2VF (シール剤付) ミリサイズねじの種類RRc

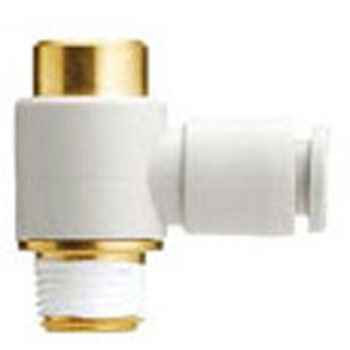

Name: ユニバーサルメスエルボ KQ2VF (シール剤付) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

形状ユニバーサルメスエルボ使用流体空気、水ねじの種類RRc 色ボディー：白色系、リリースブッシュ：ライトグレーシール(ねじ部)シール剤付シール方式(おねじ)シール剤付使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

お気に入りに追加

20件中 1～20件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2VF04-01AS KQ2VF04-01NS KQ2VF06-01AS KQ2VF06-01NS KQ2VF06-02AS KQ2VF06-02NS KQ2VF08-01AS KQ2VF08-01NS KQ2VF08-02AS KQ2VF08-02NS KQ2VF08-03AS KQ2VF08-03NS KQ2VF10-02AS KQ2VF10-02NS KQ2VF10-03AS KQ2VF10-03NS KQ2VF12-03AS KQ2VF12-03NS KQ2VF12-04AS KQ2VF12-04NS	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 25.4 26.9 33.2 35.6 38.9 42.5	寸法D1(Φmm) 選択解除 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 13.4 17.6 20.6 25.2 27	寸法L1(mm) 選択解除 19.3 20.5 21.2 23.5 24.9 25.9 26.3 28.5 29.9	寸法L2(mm) 選択解除 13 14.4 17.3 17.8 19.2 20 20.7 22.7	寸法L3(mm) 選択解除 28.5 30 37.9 40.3 44 48.9	寸法M(mm) 選択解除 13.3 14.2 15.6 17	六角対辺H(mm) 選択解除 14 17 19 22 24	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除 1/8 1/4 3/8 1/2	接続ねじ選択解除 R1/8、Rc1/8 R1/4、Rc1/4 R3/8、Rc3/8 R1/2、Rc1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41402891	KQ2VF04-01AS CADデータダウンロード	1袋(10個)	25.4	8.2	13.4	19.3	13	28.5	13.3	14	4	1/8	R1/8、Rc1/8	￥6,240	￥5,498	￥5,498	￥6,048 （税込）	4日以内出荷返品不可
41402907	KQ2VF04-01NS CADデータダウンロード	1袋(10個)	25.4	8.2	13.4	19.3	13	28.5	13.3	14	4	1/8	R1/8、Rc1/8	￥6,570	￥5,698	￥5,698	￥6,268 （税込）	4日以内出荷返品不可
41402916	KQ2VF06-01AS CADデータダウンロード	1袋(10個)	25.4	10.4	13.4	20.5	13	28.5	13.3	14	6	1/8	R1/8、Rc1/8	￥6,460	￥5,698	￥5,698	￥6,268 （税込）	4日以内出荷返品不可
41402925	KQ2VF06-01NS CADデータダウンロード	1袋(10個)	25.4	10.4	13.4	20.5	13	28.5	13.3	14	6	1/8	R1/8、Rc1/8	￥6,790	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41402934	KQ2VF06-02AS CADデータダウンロード	1袋(10個)	33.2	10.4	17.6	21.2	17.3	37.9	13.3	17	6	1/4	R1/4、Rc1/4	￥7,120	￥6,398	￥6,398	￥7,038 （税込）	4日以内出荷返品不可
41402943	KQ2VF06-02NS CADデータダウンロード	1袋(10個)	33.2	10.4	17.6	21.2	17.3	37.9	13.3	17	6	1/4	R1/4、Rc1/4	￥7,670	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41402952	KQ2VF08-01AS CADデータダウンロード	1袋(10個)	26.9	13.2	17.6	23.5	14.4	30	14.2	17	8	1/8	R1/8、Rc1/8	￥6,680	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
41402961	KQ2VF08-01NS CADデータダウンロード	1袋(10個)	26.9	13.2	17.6	23.5	14.4	30	14.2	17	8	1/8	R1/8、Rc1/8	￥7,010	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41402977	KQ2VF08-02AS CADデータダウンロード	1袋(10個)	33.2	13.2	17.6	23.5	17.8	37.9	14.2	17	8	1/4	R1/4、Rc1/4	￥7,340	￥6,398	￥6,398	￥7,038 （税込）	4日以内出荷返品不可
41402986	KQ2VF08-02NS CADデータダウンロード	1袋(10個)	33.2	13.2	17.6	23.5	17.8	37.9	14.2	17	8	1/4	R1/4、Rc1/4	￥7,890	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41402995	KQ2VF08-03AS CADデータダウンロード	1袋(10個)	38.9	13.2	25.2	24.9	19.2	44	14.2	22	8	3/8	R3/8、Rc3/8	￥10,420	￥8,898	￥8,898	￥9,788 （税込）	4日以内出荷返品不可
41403004	KQ2VF08-03NS CADデータダウンロード	1袋(10個)	38.9	13.2	25.2	24.9	19.2	44	14.2	22	8	3/8	R3/8、Rc3/8	￥11,300	￥9,898	￥9,898	￥10,888 （税込）	4日以内出荷返品不可
41403013	KQ2VF10-02AS CADデータダウンロード	1袋(5個)	35.6	15.9	20.6	25.9	19.2	40.3	15.6	19	10	1/4	R1/4、Rc1/4	￥3,890	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
41403022	KQ2VF10-02NS CADデータダウンロード	1袋(5個)	35.6	15.9	20.6	25.9	19.2	40.3	15.6	19	10	1/4	R1/4、Rc1/4	￥4,220	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
41403031	KQ2VF10-03AS CADデータダウンロード	1袋(5個)	38.9	15.9	25.2	26.3	20	44	15.6	22	10	3/8	R3/8、Rc3/8	￥5,320	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
41403047	KQ2VF10-03NS CADデータダウンロード	1袋(5個)	38.9	15.9	25.2	26.3	20	44	15.6	22	10	3/8	R3/8、Rc3/8	￥5,760	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41403056	KQ2VF12-03AS CADデータダウンロード	1袋(5個)	38.9	18.5	25.2	28.5	20.7	44	17	22	12	3/8	R3/8、Rc3/8	￥5,430	￥4,698	￥4,698	￥5,168 （税込）	4日以内出荷返品不可
41403065	KQ2VF12-03NS CADデータダウンロード	1袋(5個)	38.9	18.5	25.2	28.5	20.7	44	17	22	12	3/8	R3/8、Rc3/8	￥5,870	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41403074	KQ2VF12-04AS CADデータダウンロード	1袋(5個)	42.5	18.5	27	29.9	22.7	48.9	17	24	12	1/2	R1/2、Rc1/2	￥6,090	￥5,398	￥5,398	￥5,938 （税込）	4日以内出荷返品不可
41403083	KQ2VF12-04NS CADデータダウンロード	1袋(5個)	42.5	18.5	27	29.9	22.7	48.9	17	24	12	1/2	R1/2、Rc1/2	￥6,810	￥5,898	￥5,898	￥6,488 （税込）	4日以内出荷返品不可
