六角穴付ユニバーサルエルボ KQ2VS (シール剤なし) ミリサイズ

六角穴付ユニバーサルエルボ KQ2VS (シール剤なし) ミリサイズ - SMC

六角穴付ユニバーサルエルボ KQ2VS (シール剤なし) ミリサイズ - SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途ボディ頭部六角穴を六角レンチで締付ける狭いスペース用のエルボユニオン。形状六角穴付ユニバーサルエルボ使用流体空気、水ねじの種類RRc色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

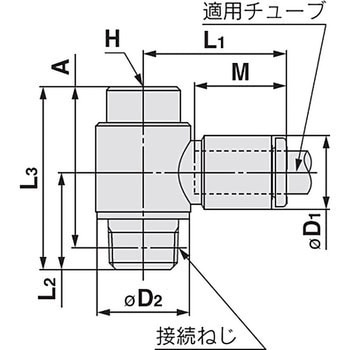

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

20件中 1～20件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2VS04-01A

CADデータダウンロード

1袋(10個)

22.7

8.2

13.4

19.3

13.7

25.8

13.3

6

4

1/8

R1/8

￥4,840

￥4,298

￥4,728(税込)

3日以内出荷

返品不可

KQ2VS04-01N

CADデータダウンロード

1袋(10個)

22.7

8.2

13.4

19.3

13.7

25.8

13.3

6

4

1/8

R1/8

￥5,060

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2VS06-01A

CADデータダウンロード

1袋(10個)

22.7

10.4

13.4

20.5

13.7

25.8

13.3

6

6

1/8

R1/8

￥4,840

￥4,298

￥4,728(税込)

3日以内出荷

返品不可

KQ2VS06-01N

CADデータダウンロード

1袋(10個)

22.7

10.4

13.4

20.5

13.7

25.8

13.3

6

6

1/8

R1/8

￥5,060

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2VS06-02A

CADデータダウンロード

1袋(10個)

21.8

10.4

15.3

19.9

17.9

26.5

13.3

6

6

1/4

R1/4

￥5,280

￥4,598

￥5,058(税込)

3日以内出荷

返品不可

KQ2VS06-02N

CADデータダウンロード

1袋(10個)

21.8

10.4

15.3

19.9

17.9

26.5

13.3

6

6

1/4

R1/4

￥5,610

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2VS08-01A

CADデータダウンロード

1袋(10個)

22.9

13.2

17.6

23.5

15.1

26

14.2

8

8

1/8

R1/8

￥5,280

￥4,598

￥5,058(税込)

3日以内出荷

返品不可

KQ2VS08-01N

CADデータダウンロード

1袋(10個)

22.9

13.2

17.6

23.5

15.1

26

14.2

8

8

1/8

R1/8

￥5,610

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2VS08-02A

CADデータダウンロード

1袋(10個)

24.8

13.2

17.6

23.5

18.5

29.5

14.2

8

8

1/4

R1/4

￥5,720

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2VS08-02N

CADデータダウンロード

1袋(10個)

24.8

13.2

17.6

23.5

18.5

29.5

14.2

8

8

1/4

R1/4

￥6,050

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2VS08-03A

CADデータダウンロード

1袋(10個)

26.3

13.2

20.6

23.1

19.5

31.4

14.2

8

8

3/8

R3/8

￥7,700

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

KQ2VS08-03N

CADデータダウンロード

1袋(10個)

26.3

13.2

20.6

23.1

19.5

31.4

14.2

8

8

3/8

R3/8

￥8,250

￥7,198

￥7,918(税込)

9日以内出荷

返品不可

KQ2VS10-02A

CADデータダウンロード

1袋(5個)

26.1

15.9

20.6

25.9

19.7

30.8

15.6

8

10

1/4

R1/4

￥3,740

￥3,298

￥3,628(税込)

3日以内出荷

返品不可

KQ2VS10-02N

CADデータダウンロード

1袋(5個)

26.1

15.9

20.6

25.9

19.7

30.8

15.6

8

10

1/4

R1/4

￥4,020

￥3,398

￥3,738(税込)

9日以内出荷

返品不可

KQ2VS10-03A

CADデータダウンロード

1袋(5個)

26.3

15.9

20.6

25.9

20.3

31.4

15.6

8

10

3/8

R3/8

￥3,960

￥3,398

￥3,738(税込)

3日以内出荷

返品不可

KQ2VS10-03N

CADデータダウンロード

1袋(5個)

26.3

15.9

20.6

25.9

20.3

31.4

15.6

8

10

3/8

R3/8

￥4,240

￥3,698

￥4,068(税込)

9日以内出荷

返品不可

KQ2VS12-03A

CADデータダウンロード

1袋(5個)

30

18.5

25.2

28.5

21.4

35.1

17

10

12

3/8

R3/8

￥4,620

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2VS12-03N

CADデータダウンロード

1袋(5個)

30

18.5

25.2

28.5

21.4

35.1

17

10

12

3/8

R3/8

￥4,950

￥4,398

￥4,838(税込)

9日以内出荷

返品不可

KQ2VS12-04A

CADデータダウンロード

1袋(5個)

31.9

18.5

25.2

28.5

24.6

38.3

17

10

12

1/2

R1/2

￥4,840

￥4,298

￥4,728(税込)

3日以内出荷

返品不可

KQ2VS12-04N

CADデータダウンロード

1袋(5個)

31.9

18.5

25.2

28.5

24.6

38.3

17

10

12

1/2

R1/2

￥5,280

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
