ロータリージョイントエルボインチサイズ回転部配管用タイプ空気 R

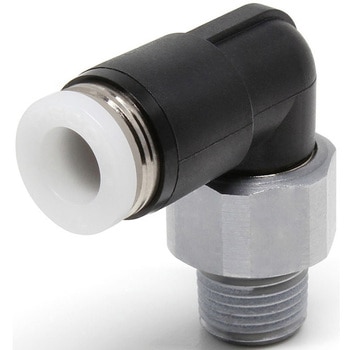

Name: ロータリージョイント エルボ インチサイズ
Brand: PISCO(ピスコ)

一般空気圧配管の揺動部、回転部用ワンタッチ継手
回転部にはベアリングを使用
揺動部、回転部に最適

材質

金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム

用途ねじとチューブの接続形状エルボ使用流体空気最高使用圧力(MPa)1 接続ねじ種類R 仕様管用テーパネジ：シーロック加工タイプ回転部配管用タイプ使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 内容量1個

注意

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

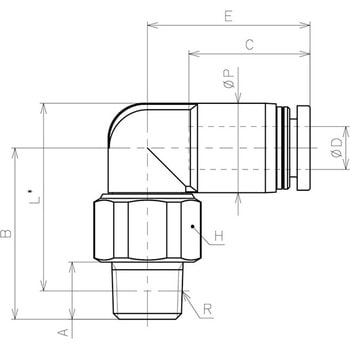

注文コード	品番選択解除 RL1/4-01 RL1/4-02 RL5/16-01	寸法A(mm) 選択解除 8 11	寸法B(mm) 選択解除 24 26 31.5	寸法C(mm) 選択解除 17 18.2	寸法E(mm) 選択解除 22.8 25.7	寸法L(mm) 選択解除 26.2 34.7	寸法P(Φmm) 選択解除 12.5 14.5	対辺H(mm) 選択解除 14 17	チューブ外径(inch) 選択解除 1/4B 5/16B	接続ねじ選択解除 1/8 1/4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
35313537	RL1/4-01	8	24	17	22.8	26.2	12.5	14	1/4B	1/8	￥1,925	￥1,198	￥1,198	￥1,318 （税込）	当日出荷
35313546	RL1/4-02	11	26	17	22.8	26.2	12.5	14	1/4B	1/4	￥1,925	￥1,198	￥1,198	￥1,318 （税込）	10日以内出荷返品不可

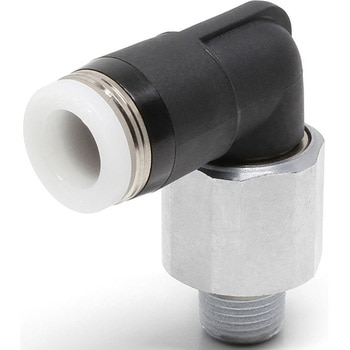

35313555	RL5/16-01	8	31.5	18.2	25.7	34.7	14.5	17	5/16B	1/8	￥2,475	￥1,598	￥1,598	￥1,758 （税込）	6日以内出荷返品不可
