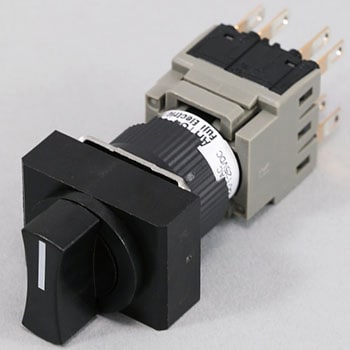

Φ16 セレクタスイッチ AH164・AH165 ツマミ形(長角フレーム)
取付穴径(Φmm)16
種類セレクタ
端子形状はんだ兼タブ(#110)用
フレーム長角フレーム
耐電圧充電部対アース間：AC2000V 1分間・対異極充電部間：AC1500V 1分間
定格絶縁電圧(V)AC/DC250
保存温度(℃)-40～70
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
定格使用電流(A)AC-13(誘導負荷)：110V/1、220V/0.7・AC-12(抵抗負荷)：110V/1.5、220V/1・DC-13(誘導負荷)：24V/0.7(1)、110V/0.15(1)・DC-12(抵抗負荷)：24V/1、110V/0.2
機械的耐久性25万回以上
電気的耐久性10万回以上(AC220V 0.7Aにて)
短絡保護装置Fuse 1A
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz
定格通電電流(A)5
操作部形状ツマミ形
開閉頻度(回/時)1200(使用率40%)
色(ツマミ)黒
条件付短絡電流(A)1000
相対湿度(%RH)盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)500
内容量1個
操作用スイッチ・ブザー・表示灯 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 08508062
2009-08-20
- 用途：
- 立体駐車装置（操作パネルの修理）
有限会社ディーエスシステム 様
長年変わらない型式に感謝です。
ツマミ（キーシリンダ）側と接点側とが取り外しできる構造なのですが、
どうも、毎回壊れるのは、その取り外しできる部分の爪が折れる原因のようです。
実質７～８年間駐車場の操作盤で使えてますので、充分に消費できたと言えますが、この爪が外れやすくならなければ、もっと使用できるのではないかと感じました。
今回はツマミ式のほうを購入しましたが、キーの場合は押し込む力が強いと爪の部分で外れたりします。
ツマミ式の場合は押し込む力が強くても外れませんが、
保守の際にパネルを取り外すなどの際に、故意に何度が脱着を行っているとツメが弱くなるようです。
なので、できるだけ脱着を行わないで使用するのが良いのだと思います。
