クイックシールコネクタナイロンコイルチューブ専用タイプねじの種類R

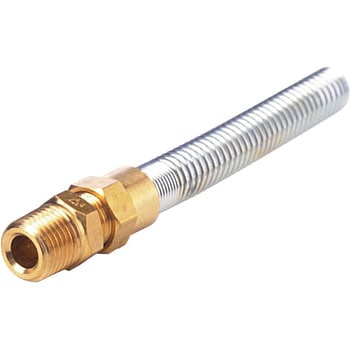

Name: クイックシール コネクタ ナイロンコイルチューブ専用タイプ
Brand: ニッタ

ねじ込み式です。
継手本体、ナット、スリーブの3点式です。ナイロンコイルチューブ専用の継手です。

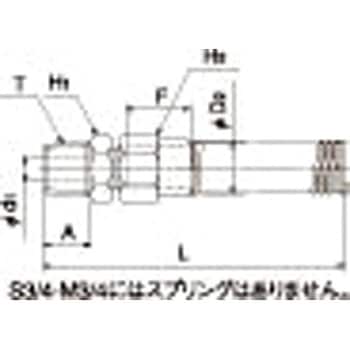

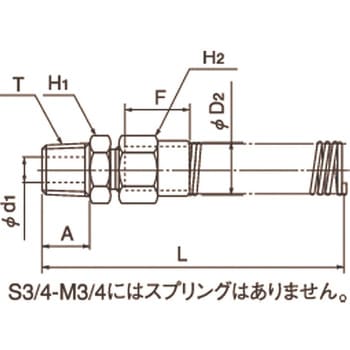

S3/4-M3/4にはスプリングはありません。

形状コネクタ使用流体空気最高使用圧力(MPa)1 ねじの種類R 使用温度範囲(℃)(空気)-40℃～+100℃ 内容量1個

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 S3/16-M1/8 S1/4-M1/8 S1/4-M1/4 S3/8-M3/8 S1/2-M3/8 S1/2-M1/2 S3/4-M3/4	寸法A(mm) 選択解除 9.0 11.0 12.0 13.0 17.0 19.0	寸法D2(mm) 選択解除 8.5 11.2 15.6 19.8	寸法L(mm) 選択解除 114.3 115.2 118.3 120.2 178.5 182.5	寸法d1(mm) 選択解除 5.0 5.4 7.0 9.0 10.2 12.0 18.0	チューブ挿入長さF(mm) 選択解除 16 18 22 29 31	二面幅H1(mm) 選択解除 10.0 12.0 14.0 17.0 24.0 32.0	二面幅H2(mm) 選択解除 12.0 14.0 22.0 27.0 35.0	ねじサイズ選択解除 (T)R1/8 (T)R1/4 (T)R3/8 (T)R1/2 (T)R3/4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
47072383	S1/2-M1/2	17.0	19.8	182.5	12.0	29	24.0	27.0	(T)R1/2	￥1,784	￥1,398	￥1,398	￥1,538 （税込）	翌日出荷
47072392	S1/2-M3/8	13.0	19.8	178.5	10.2	29	24.0	27.0	(T)R3/8	￥1,784	￥1,398	￥1,398	￥1,538 （税込）	翌日出荷
47072401	S1/4-M1/4	12.0	11.2	118.3	7.0	18	14.0	14.0	(T)R1/4	￥886	￥659	￥659	￥725 （税込）	当日出荷
47072417	S1/4-M1/8	9.0	11.2	114.3	5.4	18	12.0	14.0	(T)R1/8	￥886	￥659	￥659	￥725 （税込）	翌日出荷
47072426	S3/16-M1/8	11.0	8.5	115.2	5.0	16	10.0	12.0	(T)R1/8	￥886	￥659	￥659	￥725 （税込）	翌日出荷
47072435	S3/4-M3/4	19.0	-	-	18.0	31	32.0	35.0	(T)R3/4	￥5,075	￥3,998	￥3,998	￥4,398 （税込）	翌日出荷
47072444	S3/8-M3/8	13.0	15.6	120.2	9.0	22	17.0	22.0	(T)R3/8	￥1,241	￥959	￥959	￥1,055 （税込）	翌日出荷
