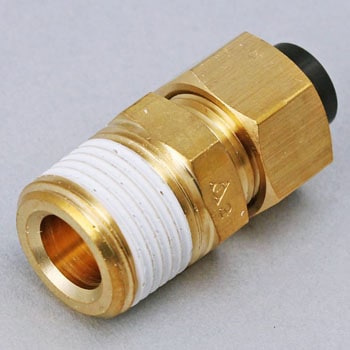

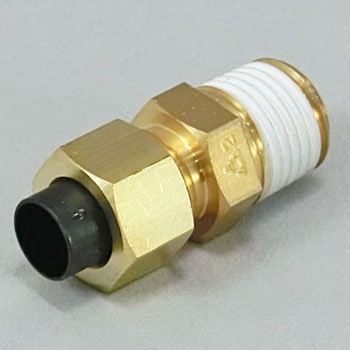

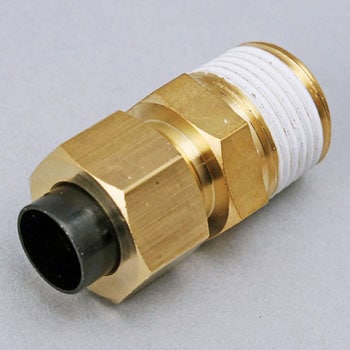

クイックシールコネクタ(高圧タイプ) ねじの種類R

(3件のレビュー)

高圧タイプナイロンチューブN2-2専用ねじ込み式継手
ねじ込み式です。
強いシール性能を発揮します。
JIS B 8381-1995(空気圧用たわみ管の管継手)適合品です。
黄銅コネクタのみシール加工をしています。

形状コネクタ使用流体空気、水、一般作動油ねじの種類R 使用温度範囲(℃)(空気)ナイロンスリーブ/-40～+80、黄銅スリーブ/-40～+100、(水)ナイロンスリーブ/0℃～+70℃、黄銅スリーブ/0℃～+100℃

お気に入りに追加

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

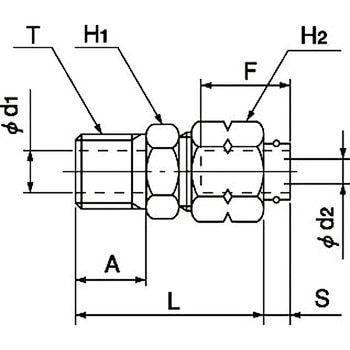

注文コード	品番選択解除 C2N1/8-PT1/8 C2N3/16-PT1/8 C2N3/16-PT1/4 C2N1/4-PT1/8 C2N1/4-PT1/4 C2N5/16-PT1/8 C2N5/16-PT1/4 C2N3/8-PT1/8 C2N3/8-PT1/4 C2N3/8-PT3/8 C2N1/2-PT1/4 C2N1/2-PT3/8 C2N1/2-PT1/2	内容量選択解除 1個 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 11.0 12.0 13.0 18.0	寸法L(mm) 選択解除 27.8 28.0 28.1 28.7 29.8 30.0 30.1 30.7 31.7 31.8 32.8 40.8	寸法S(mm) 選択解除 4.6	寸法d1(mm) 選択解除 5.0 7.0 9.0 12.0	最小内径d2(Φmm) 選択解除 1.4 2.2 2.9 3.0 3，5 3.5 5.2	チューブ挿入長さF(mm) 選択解除 15 16 17 18 21	二面幅H1(mm) 選択解除 10.0 12.0 14.0 17.0 23.0	二面幅H2(mm) 選択解除 8.0 10.0 12.0 14.0 17.0 19.0	適合チューブ外径(inch) 選択解除 1/8 3/16 1/4 5/16 3/8 1/2	ねじサイズ選択解除 (T)R1/8 (T)R1/4 (T)R3/8 (T)R1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
47072462	C2N1/2-PT1/4	1個	12.0	31.8	4.6	7.0	5.2	18	17.0	19.0	1/2	(T)R1/4	￥630	￥499	￥499	￥549 （税込）	当日出荷
47072471	C2N1/2-PT3/8	1個	13.0	32.8	4.6	9.0	5.2	18	17.0	19.0	1/2	(T)R3/8	￥702	￥549	￥549	￥604 （税込）	当日出荷
47072487	C2N1/4-PT1/4	1個	12.0	30.0	4.6	7.0	2.2	15	14.0	12.0	1/4	(T)R1/4	￥405	￥359	￥359	￥395 （税込）	当日出荷
47072496	C2N1/4-PT1/8	1個	11.0	28.0	4.6	5.0	2.2	15	10.0	12.0	1/4	(T)R1/8	￥305	￥269	￥269	￥296 （税込）	当日出荷
47072505	C2N1/8-PT1/8	1個	11.0	28.0	4.6	5.0	3.0	21	10.0	8.0	1/8	(T)R1/8	￥448	￥389	￥389	￥428 （税込）	当日出荷
47072523	C2N3/16-PT1/8	1個	11.0	28.1	4.6	5.0	1.4	15	10.0	10.0	3/16	(T)R1/8	￥305	￥269	￥269	￥296 （税込）	当日出荷
47072532	C2N3/8-PT1/4	1個	12.0	30.7	4.6	7.0	3，5	17	14.0	17.0	3/8	(T)R1/4	￥485	￥409	￥409	￥450 （税込）	当日出荷
47072541	C2N3/8-PT1/8	1個	11.0	28.7	4.6	5.0	3.5	17	14.0	17.0	3/8	(T)R1/8	￥488	￥399	￥399	￥439 （税込）	当日出荷
47072557	C2N3/8-PT3/8	1個	13.0	31.7	4.6	9.0	3.5	17	17.0	17.0	3/8	(T)R3/8	￥621	￥499	￥499	￥549 （税込）	当日出荷
47072566	C2N5/16-PT1/4	1個	12.0	29.8	4.6	7.0	2.9	16	14.0	14.0	5/16	(T)R1/4	￥488	￥399	￥399	￥439 （税込）	当日出荷
47072575	C2N5/16-PT1/8	1個	11.0	27.8	4.6	5.0	2.9	16	12.0	14.0	5/16	(T)R1/8	￥448	￥389	￥389	￥428 （税込）	当日出荷
47072453	C2N1/2-PT1/2	1袋(5個)	18.0	40.8	4.6	12.0	5.2	18	23.0	19.0	1/2	(T)R1/2	￥3,860				取扱い終了	代替品有
47072514	C2N3/16-PT1/4	1袋(10個)	12.0	30.1	4.6	7.0	1.4	15	14.0	10.0	3/16	(T)R1/4	￥2,320				取扱い終了	代替品有

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

汎用管継手の新着商品

ニューV-Lok継手ハーフパネルユニオン(R)(ミリ) フジキン税込￥1,318～￥1,198～

PTパネルアオイ税込￥2,528～￥2,298～

6Dシリーズチューブ継手異径ポートコネクター FITOK 税込￥2,638 ￥2,398

ピスコチューブフィッティングブラスエルボカバー付 PISCO(ピスコ) 税込￥505～￥459～

ピスコチューブフィッティングブラスエルボカバー PISCO(ピスコ) 税込￥5,168～￥4,698～

T型ユニオン(インチサイズ) アオイ税込￥6,048～￥5,498～

異径ユニオン(インチサイズ) アオイ税込￥4,068～￥3,698～

両口エルボユニオン(インチサイズ) アオイ税込￥4,288～￥3,898～

ストレートユニオン(インチサイズ) アオイ税込￥3,298～￥2,998～

レジューサー(インチサイズ) アオイ税込￥2,418～￥2,198～

ハーフユニオン(インチサイズ) アオイ税込￥2,088～￥1,898～

エルボユニオン(インチサイズ) アオイ税込￥2,968～￥2,698～

IVL-UC-1104R-BS リング式銅管継手ハーフユニオン 6xR1/2 I-VALUE 税込￥769 ￥699

IVL-UC-1401R-BS リング式銅管継手ハーフユニオン 12xR1/8 I-VALUE 税込￥703 ￥639

IVL-UC-1101R-BS リング式銅管継手ハーフユニオン 6xR1/8 I-VALUE 税込￥285 ￥259

IVL-UC-1303R-BS リング式銅管継手ハーフユニオン 10xR3/8 I-VALUE 税込￥714 ￥649

IVL-UC-1302R-BS リング式銅管継手ハーフユニオン 10xR1/4 I-VALUE 税込￥505 ￥459

IVL-UC-1404R-BS リング式銅管継手ハーフユニオン 12xR1/2 I-VALUE 税込￥1,099 ￥999

IVL-UC-1204R-BS リング式銅管継手ハーフユニオン 8xR1/2 I-VALUE 税込￥791 ￥719

IVL-UC-1103R-BS リング式銅管継手ハーフユニオン 6xR3/8 I-VALUE 税込￥626 ￥569

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
47072453	C2N1/2-PT1/2	08681167	C2N1/2-PT1/2		クイックシールコネクタ(高圧タイプ)	ニッタ	1個	￥749 税込￥824	相当品です(詳細・スペック等はご確認下さい)
47072514	C2N3/16-PT1/4	08681158	C2N3/16-PT1/4		クイックシールコネクタ(高圧タイプ)	ニッタ	1個	￥229 税込￥252	相当品です(詳細・スペック等はご確認下さい)

商品レビュー

対象商品：: 47072532

2022-09-03

用途：: 冷却水の配管

岡山理科大学様

ナイロンパイプの接続にシール性は問題ないのですが、パイプ内径サイズよりコネクタの接続部の径がかなり小さくある程度の流量が欲しい時に確保できません。空間的余裕は十分あるのですが、以前使用していたものと交換したのですが、ナイロンパイプ内径にちょうどフィットするように作られていました。そのほうがシール性もよくなるはずです。
