富士電機

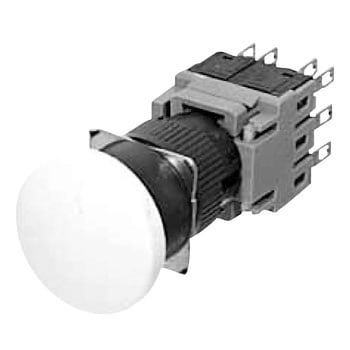

Φ16 押しボタンスイッチ AH164・AH165 丸大形

Φ16 押しボタンスイッチ AH164・AH165 丸大形 富士電機 Φ16 押しボタンスイッチ AH164・AH165 丸大形 富士電機

種類非照光式 端子形状はんだ端子/タブ端子 内容量1個
お気に入りに追加
17件中 1～17件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 AH164-M5B11 AH164-M5B22 AH164-M5R11 AH164-M5R22 AH164-MB11 AH164-MG11 AH164-MR11 AH164-MR22 AH164-MY11 AH165-M5B11 AH165-M5R11 AH165-M5R22 AH165-MB11 AH165-MG11 AH165-MR11 AH165-MR22 AH165-MY11
動作方式
選択解除 オルタネイトモメンタリ
接点構成
選択解除 1a1b2a2b
ボタン色
選択解除 緑赤黄黒
ボタン形状
選択解除 キノコ(大形)丸(大形)
取付穴径(Φmm)
選択解除 16.2
保護構造
選択解除 (操作部)IP40・閉鎖形IP40IP65F
ボタン部寸法(mm)
選択解除 Φ23.5
品名
選択解除 押しボタンスイッチ押釦スイッチ
耐電圧(V/min)
選択解除 充電部対アース間：AC2000、対異極充電部間：AC1500
定格絶縁電圧(V)
選択解除 AC/DC250
絶縁抵抗(MΩ)
選択解除 100以上
相対湿度
選択解除 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)
選択解除 -10～70(ただし、氷結、結露なきこと)-20～70(ただし、氷結、結露なきこと)
機械的耐久性
選択解除 25万回以上100万回以上
電気的耐久性
選択解除 10万回(AC220V 0.7A)10万回以上(AC220V 0.7A)
耐振動
選択解除 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz
耐衝撃(m/s2)
選択解除 誤動作：100、耐久性：500
開閉頻度(回/時)
選択解除 1200(使用率40%)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
08507642 AH164-MR11 モメンタリ 1a1b 赤 キノコ(大形) 16.2 (操作部)IP40・閉鎖形 Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
￥1,140
￥949
￥1,044 （税込）
当日出荷
50013257 AH165-MY11 モメンタリ 1a1b 黄 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50005961 AH164-M5B11 オルタネイト 1a1b 黒 丸(大形) 16.2 IP40 Φ23.5 押釦スイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50005977 AH164-M5B22 オルタネイト 2a2b 黒 丸(大形) 16.2 IP40 Φ23.5 押釦スイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
￥1,640


取扱い終了

返品不可
50005986 AH164-M5R11 オルタネイト 1a1b 赤 丸(大形) 16.2 IP40 Φ23.5 押釦スイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50005995 AH164-M5R22 オルタネイト 2a2b 赤 丸(大形) 16.2 IP40 Φ23.5 押釦スイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50006004 AH164-MB11 モメンタリ 1a1b 黒 キノコ(大形) 16.2 (操作部)IP40・閉鎖形 Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 100万回以上 10万回以上(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50006013 AH164-MG11 モメンタリ 1a1b 緑 キノコ(大形) 16.2 (操作部)IP40・閉鎖形 Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 100万回以上 10万回以上(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50006031 AH164-MY11 モメンタリ 1a1b 黄 キノコ(大形) 16.2 (操作部)IP40・閉鎖形 Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 100万回以上 10万回以上(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50006022 AH164-MR22 モメンタリ 2a2b 赤 キノコ(大形) 16.2 (操作部)IP40・閉鎖形 Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -20～70(ただし、氷結、結露なきこと) 100万回以上 10万回以上(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
￥1,560


取扱い終了

返品不可
50013187 AH165-M5B11 オルタネイト 1a1b 黒 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013196 AH165-M5R11 オルタネイト 1a1b 赤 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013205 AH165-M5R22 オルタネイト 2a2b 赤 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 25万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013214 AH165-MB11 モメンタリ 1a1b 黒 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013223 AH165-MG11 モメンタリ 1a1b 緑 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013232 AH165-MR11 モメンタリ 1a1b 赤 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
50013241 AH165-MR22 モメンタリ 2a2b 赤 丸(大形) 16.2 IP65F Φ23.5 押しボタンスイッチ 充電部対アース間：AC2000、対異極充電部間：AC1500 AC/DC250 100以上 45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと) -10～70(ただし、氷結、結露なきこと) 100万回以上 10万回(AC220V 0.7A) 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz 誤動作：100、耐久性：500 1200(使用率40%)
オープン


取扱い終了

返品不可
