EHコネクタ用ハウジング 極数2~10、定格電流3A、定格電圧250V



EHコネクタ用ハウジング 4.43 (7件の商品レビュー)

薄型設計で高い接触信頼性を実現しました。誤挿入防止機構があります。
用途
機器内配線用。電線対基板接続用の2.5mmピッチ。
材質
ナイロン66(UL94V-0)
使用温度範囲
-25℃〜+85℃(温度上昇値を含む)
定格電圧
250V
耐電圧
AC800V/1分間
定格電流(A)
3
適合電線
AWG#30〜#22
絶縁抵抗
1000MΩ以上

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
18 件中 1 - 18 件
注文
コード

品番
内容量
極数
寸法A(mm)
寸法B(mm)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
49019607 EHR-2 1袋(100個) 2 2.5 7 8 オープン
¥589 1 ¥589
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

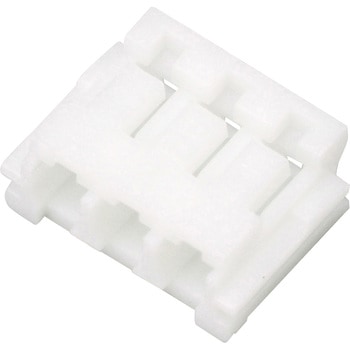

49019616 EHR-3 1袋(100個) 3 5 9.5 11 オープン
¥669 1 ¥669
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
49019625 EHR-4 1袋(100個) 4 7.5 12 14 オープン
¥759 1 ¥759
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
49019634 EHR-5 1袋(100個) 5 10 14.5 17 オープン
¥899 1 ¥899
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
49019643 EHR-6 1袋(100個) 6 12.5 17 20 オープン
¥779 1 ¥779
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
49019652 EHR-7 1袋(100個) 7 15 19.5 23 オープン
¥899 1 ¥899
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

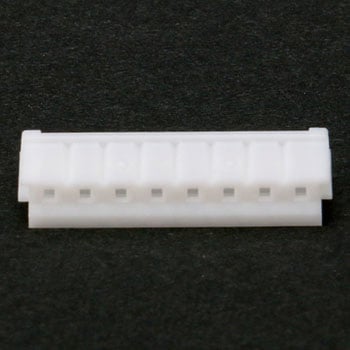

49019661 EHR-8 1袋(100個) 8 17.5 22 25 オープン
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

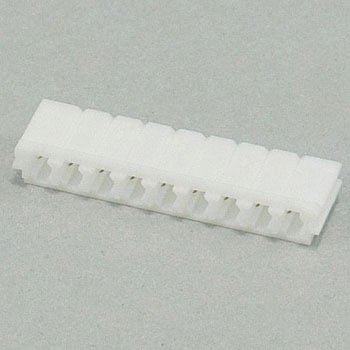

49019677 EHR-9 1袋(100個) 9 20 24.5 29 オープン
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
49019591 EHR-10 1袋(100個) 10 22.5 27 32 オープン
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
31364446 EHR-10 1袋(10個) 10 22.5 27 32 オープン
廃番
31364455 EHR-2 1袋(10個) 2 2.5 7 8 オープン
廃番
31364464 EHR-3 1袋(10個) 3 5 9.5 11 オープン
廃番
31364473 EHR-4 1袋(10個) 4 7.5 12 14 オープン
廃番
31364489 EHR-5 1袋(10個) 5 10 14.5 17 オープン
廃番
31364498 EHR-6 1袋(10個) 6 12.5 17 20 オープン
廃番
31364507 EHR-7 1袋(10個) 7 15 19.5 23 オープン
廃番
31364516 EHR-8 1袋(10個) 8 17.5 22 25 オープン
廃番
31364525 EHR-9 1袋(10個) 9 20 24.5 29 オープン
廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.43  総レビュー件数: 7 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 自作基板の配線接続に使用

EHコネクタは小型でありながら、ピンヘッダとコネクタがしっかりと固定される構造となっています。動きのある部分でも外れないため重宝しています。

これは注文コード 49019616 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-11-19]

満足度: 4

用途: 各制御基板用の電源配線用です。

小型で使い勝手がいいです。
コンタクトが、手動汎用圧着工具で十分に作業が出来て助かります。

これは注文コード 49019607 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社山崎工業 様 [2019-09-23]

満足度: 5

用途: 小型のセンサ回路に使用

2.5mmピッチの小型のコネクタを探していました
大変助かりました
できれば50個や10個のさらに少量の販売があるとありがたいです

これは注文コード 49019616 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-02]

満足度: 4

用途: 計測器の接続に使用。

使用方法などの図面等が有ると便利に使用できると、思います。

これは注文コード 49019607 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-11-15]

満足度: 5

用途: 基板対基板の接続

混んだ基板内でも省スペースで取り付け可能で自作派は数種類持っていたいパーツです。

これは注文コード 49019625 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ベーカリー ル・パン 様 [2015-08-17]

満足度: 4

用途: 電子工作

作りはしっかりしていて安心して使えます。ただ、ビニール袋に入っているので使い切るまでの保管がしにくいです。簡素なもので良いので樹脂製のケースなどに入っていると使いやすいです。

これは注文コード 49019607 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-11-06]

満足度: 4

用途: 電子工作

簡素なもので良いのでケースに入っているとありがたいです。

これは注文コード 49019616 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-11-28]
