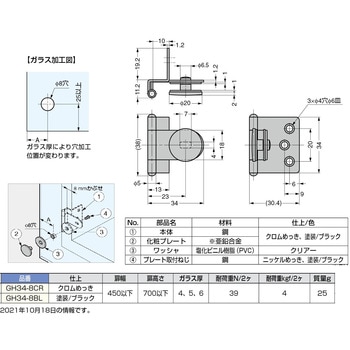

ガラス丁番
ロングセラーのスタンダードな小型ガラス扉用の蝶番です。樹脂製の扉にも使えます。
かぶせ扉用です。
材質/処理
(本体)鋼/クロームめっき
(化粧プレート)真鍮/クロームめっき
(ワッシャ)塩化ビニール/-
(プレート取付ねじ)鋼/ニッケルめっき
適合扉
(化粧プレート)真鍮/クロームめっき
(ワッシャ)塩化ビニール/-
(プレート取付ねじ)鋼/ニッケルめっき
扉質量4kg以下
扉寸法W450×H700×t5mm以下
用途家具・ショーケース用
材質鋼
仕様板厚4～6mm用
形状通常型
質量(g)25
種類ガラス蝶番
仕上クロムめっき
対応ガラス板厚(mm)4、5、6
RoHS指令(10物質対応)対応
最大扉高さ(mm)700
最大扉幅(mm)450
内容量1個
扉寸法W450×H700×t5mm以下
注意
ガラスサイズは耐荷重を優先して決めてください。ねじ取り付け時には、ねじ緩み防止剤を併用してください。
ブラックは傷が目立ちやすいため、取り扱いにご注意ください。
耐荷重は蝶番2ヶ使いの場合の値です。
ガラスの大きさ・使用場所・環境により、強化ガラスのご使用もご検討ください。
板金に取り付ける場合、取付面側にはねじ及びリベットの逃げ加工を行ってください。
機構部品 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 09370855
2014-07-19
- 用途：
- ラック用3ミリ厚アクリル板扉に使用
この商品は4ミリ厚までしか対応してないので、ワッシャを1ミリ分、別に用意した。アクリル板等を、全てセットして、後ろから、短いビスで留める形式。そのビスが小さいので、なかなか、上手く、はめられない。塩ビワッシャを使用している為もある。何度、ビスを下に落としたことか。メーカーに申し上げたいのは、丁番に長めの部品を後ろから嵌め、そこにアクリル板やガラス版を仮セットでき、最後に、前からビス形式部品で留めるという形式にして頂きたい。現在の形を維持するなら、ビスの頭をもっと大きく、長くして頂きたい。色展開も欲しい。円形部分だけでも色を替えられると良い。
1人が参考にしています
MonotaROからの回答
ご意見ありがとうございます。メーカーに申し伝えます。
