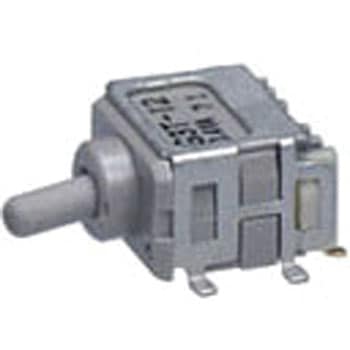

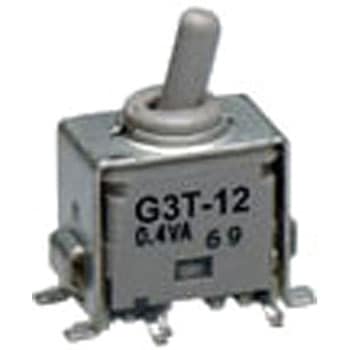

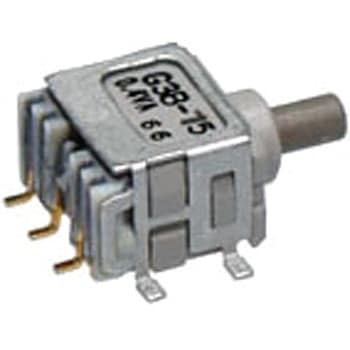

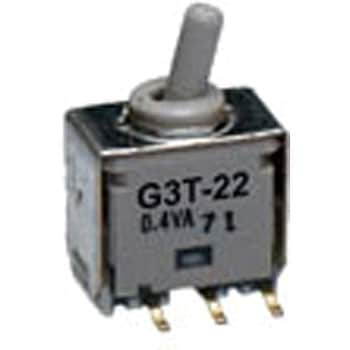

押ボタンスイッチ G3シリーズ
面実装対応の極超小形スイッチ。丸洗い洗浄が可能。1/2インチカードラックに適用可能。スライディング・ツイン・クロスバー・コンタクト機構採用。高耐熱性樹脂を採用。
耐熱性
はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：30s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：5s以内・回数：1回
電流容量
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：30s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：5s以内・回数：1回
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等。
種類丸洗い、非照光タイプ
使用温度範囲(℃)-30～85
接触抵抗(mΩ)80以下(20mV 10mAにて)
機械的開閉耐久性50000回以上
電気的開閉耐久性50000回以上
耐電圧AC500
絶縁抵抗(MΩ)500以上(DC500V)
操作部形状基本レバー
適合P・H・B形
包装形態トレイ
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
