フラットレバー形トグルスイッチ Aシリーズ

フラットレバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) フラットレバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器) フラットレバー形トグルスイッチ Aシリーズ NKKスイッチズ(日本開閉器)

丸洗い洗浄が可能。1/2インチカードラックに適用可能。高静電耐圧を実現。レバー倒れ角度が大きい。スライディング・ツイン・クロスバー・コンタクト機構採用。フラックスの侵入をシャットアウト。インチピッチ(2.54mm)採用。

耐熱性
はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
電流容量
(AC/DC共通)
推奨範囲/0.4VA MAX. 28V MAX.(適合電圧範囲/20mA~28V、適合電流範囲/0.1mA~0.1A)
最大28V 0.1Aの場合 持久性は10,000回
最小20mV0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗(mΩ)値の規格値は適用を除外します)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等。 極数単極 使用温度範囲(℃)-30~85 耐電圧AC 500V 1分間以上 接触抵抗(mΩ)50以下 (20mV 10mAにて) 機械的開閉耐久性100,000回以上 電気的開閉耐久性50,000回以上 レバー倒れ角度(°)26±4 操作部形状フラットレバー 絶縁抵抗DC 500V 500MΩ以上 RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
3件中 1~3件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
A-12EB 75801232
A-12EB 75801232
75801232 A-12EB ブラケットマウント形 ON-ON
353
349
384 (税込)
6日以内出荷

返品不可
A-12EP 75801241
A-12EP 75801241
75801241 A-12EP PC端子 ON-ON
318
309
340 (税込)
6日以内出荷

返品不可

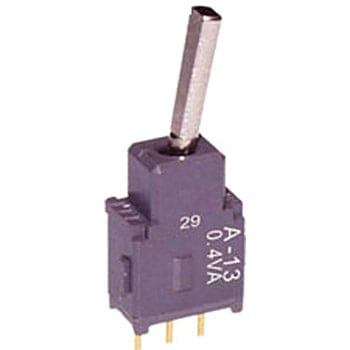

A-13EP 75801257
A-13EP 75801257
75801257 A-13EP PC端子 ON-OFF-ON
339
338
372 (税込)
6日以内出荷

返品不可
