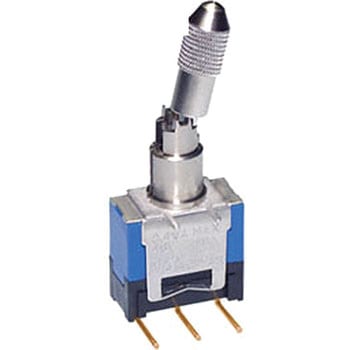

レバーロック形トグルスイッチ D3シリーズ
高接触信頼性のスライディング・ツイン・クロスバー・コンタクト機構採用。UL 94V-0のケース。フラックスの侵入をシャットアウト。インチピッチ(2.54mm)採用。
耐電圧
AC 1.0kV (端子・端子間) 1分間以上
AC 1.5kV (端子・アース間) 1分間以上
耐熱性AC 1.5kV (端子・アース間) 1分間以上
はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽使用の場合/温度270℃以下 5秒以内
電流容量はんだ槽使用の場合/温度270℃以下 5秒以内
0.4VA MAX.48V MAX.
適合電圧範囲 20mV～48V
適合電流範囲 0.1mA～0.1A
適合電圧範囲 20mV～48V
適合電流範囲 0.1mA～0.1A
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等。機能動作ON-ON仕様(AC/DC共通)0.4VA MAX/48V MAX(適用電圧範囲/20mV～48V、適用電流範囲/0.1mA～0.1A)使用温度範囲(℃)-10～70定格電圧(V)(AC/DC共通)48接触抵抗(mΩ)50以下 (20mV 10mAにて)電流容量(A)(AC/DC共通)0.1絶縁抵抗(GΩ)1以上(DC500V)機械的開閉耐久性50000回以上電気的開閉耐久性50000回以上レバー倒れ角度(°)24±4操作部形状レバーロック形絶縁抵抗DC 500V 1GΩ以上RoHS指令(10物質対応)対応内容量1個
