インデックスプランジャ(PIN)

インデックスプランジャ(PIN) - ナベヤ

インデックスプランジャ(PIN) - ナベヤ

インデックスプランジャ(PIN) - ナベヤ

操作ノブを引き90°回転させれば、ピンを引き込めた状態にロックできます。ロックの解除は、操作ノブを少し引き90°回転させます。内蔵スプリングの力でもとに戻ります。

RoHS指令(10物質対応)対応内容量1個

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

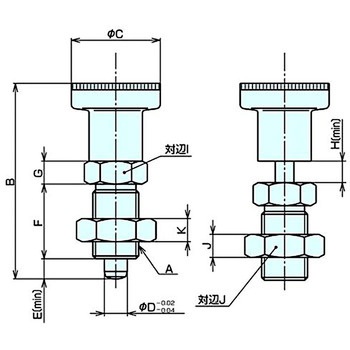

寸法B(mm)

寸法C(Φmm)

寸法D(Φmm)

寸法E(mm)

寸法F(mm)

寸法G(mm)

寸法H(mm)

寸法I(mm)

寸法J(mm)

寸法K(mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

PIN5

49

21

5

5

17

5

6

12

17

6

￥4,420

￥3,698

￥4,068(税込)

3日以内出荷

PIN6

59

25

6

6

20

6

7

14

19

7

￥4,960

￥3,998

￥4,398(税込)

3日以内出荷

PIN8

73.5

31

8

8

26

8

10

19

24

10

￥5,950

￥4,898

￥5,388(税込)

3日以内出荷

PIN5S

49

21

5

5

17

5

6

12

17

6

￥6,450

￥5,298

￥5,828(税込)

3日以内出荷

PIN6S

59

25

6

6

20

6

7

14

19

7

￥7,650

￥6,298

￥6,928(税込)

3日以内出荷

PIN8S

73.5

31

8

8

26

8

10

19

24

10

￥10,400

￥8,598

￥9,458(税込)

3日以内出荷

各品番毎の詳細は注文コードをクリックしてください
