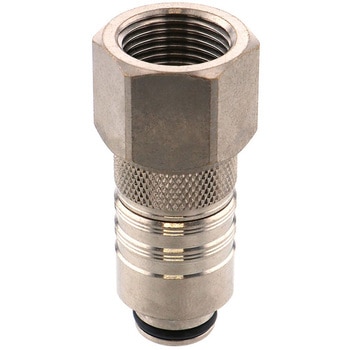

金型温調継手 ストップ弁内蔵タイプ(プラグのみ)

金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグのみ) - PISCO(ピスコ)

金属部品には黄銅を、シール材にはHNBRを使用。熱媒体油、水(清水)、空気を流体として使用可能。
継手部とネジ部が分離。ネジサイズに合わせ、あらかじめ金型を加工し、六角レンチを使いネジ部(ソケット)を埋め込み、継手部(プラグ)は後から差し込むだけで接続できます。 また、脱着は開放スリーブを押し継手部を取り外す事で金型に突起が残りません。
安全脱着で安全な、ストップ弁内蔵タイプ。継手部脱着時温水をこぼしません。

種別
プラグ
タイプ
金型温調タイプ、ストップ弁内蔵タイプ金型温調継手
シリーズ
10シリーズ
最高使用圧力(MPa)
0.9
使用流体
空気、水(清水)(条件有)、熱媒体油(条件有)
RoHS指令(10物質対応)
対応
内容量
1個
注意
※水、熱媒体油仕様の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。インサートリング使用推奨。
全12種類を絞り込む
品番
形状
オリフィス径(Φmm)
寸法B(mm)
12種類すべて表示中
商品画像
注文コード
品番
寸法E(mm)
形状
接続ねじ種類
チューブ外径(Φmm)
使用温度範囲(℃)
使用真空圧力(kPa)
オリフィス径(Φmm)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法D(Φmm)
寸法P(Φmm)

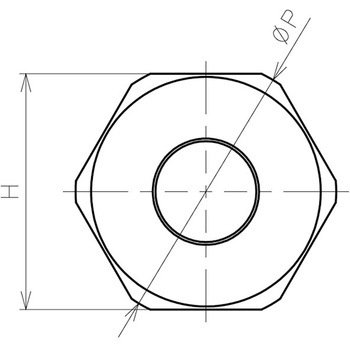

対辺H(mm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量

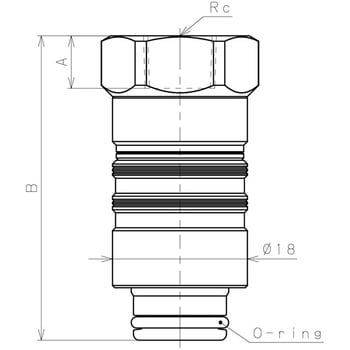

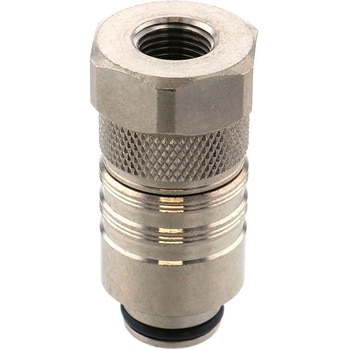

ASC10-01FP 8796928787969287ASC10-01FP-ストレートRc-0~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)8.154740.6--2119
¥1,870
¥1,598
¥1,758(税込)
4日以内出荷
返品不可

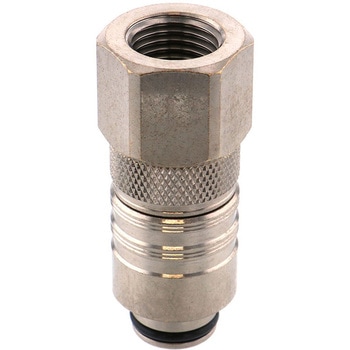

ASC10-02FP 8796929687969296ASC10-02FP-ストレートRc-0~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)8.1639.547.6--2119
¥1,925
¥1,598
¥1,758(税込)
4日以内出荷
返品不可
ASC10-03FP 8796930587969305ASC10-03FP-ストレートRc-0~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)8.16610.549.6--23.521
¥2,090
¥1,798
¥1,978(税込)
4日以内出荷
返品不可

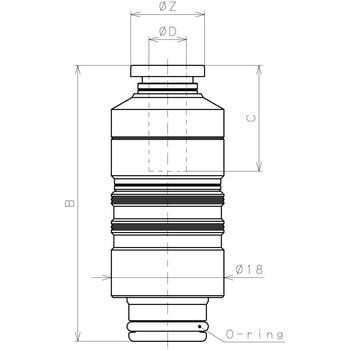

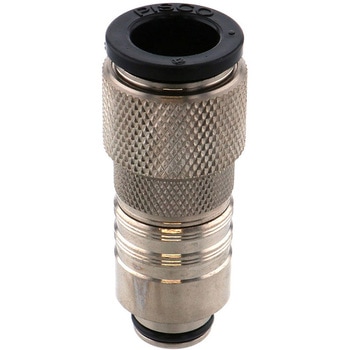

ASC10-12P 8796931487969314ASC10-12P-ストレート-120~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)8.155-5223.3---
¥2,090
¥1,798
¥1,978(税込)
4日以内出荷
返品不可

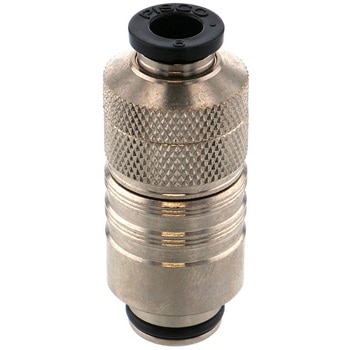

ASC10-6P 8796932387969323ASC10-6P-ストレート-60~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)548-44.217---
¥1,815
¥1,598
¥1,758(税込)
9日以内出荷
返品不可

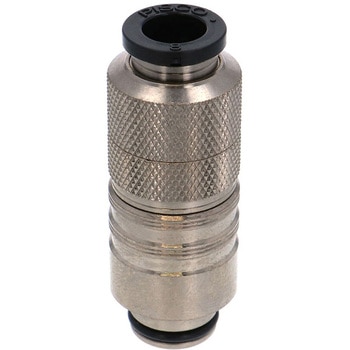

ASC10-8P 8796933287969332ASC10-8P-ストレート-80~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)752-4818.2---
¥1,870
¥1,598
¥1,758(税込)
4日以内出荷
返品不可

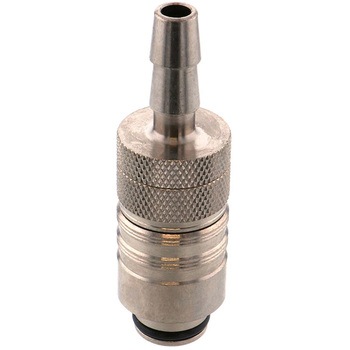

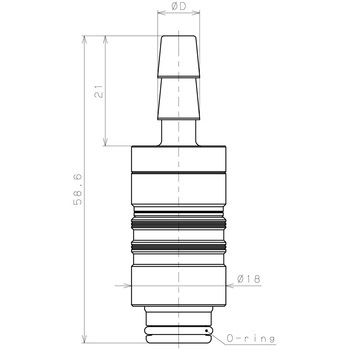

ASC10-ID06BP 8796934187969341ASC10-ID06BP-ストレート--空気/0~60、水/0~99、熱媒体油/0~120-1004.550---8--
¥1,870
¥1,598
¥1,758(税込)
4日以内出荷
返品不可

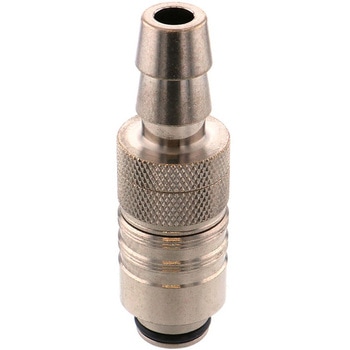

ASC10-ID09BP 8796935787969357ASC10-ID09BP-ストレート--空気/0~60、水/0~99、熱媒体油/0~120-100657---12--
¥1,925
¥1,598
¥1,758(税込)
8日以内出荷
返品不可

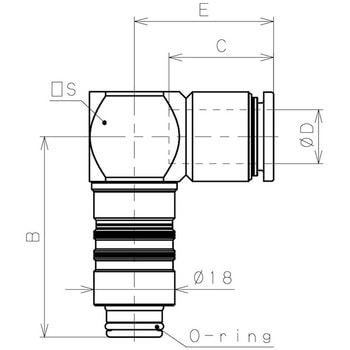

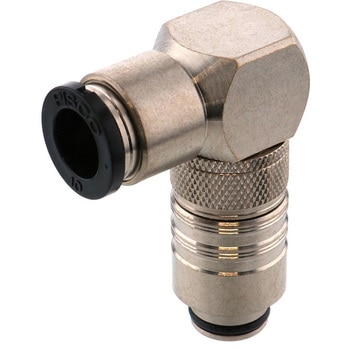

ASL10-10P 8796936687969366ASL10-10P27.9エルボ-100~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)7.584-43.120.7---
¥2,640
¥1,998
¥2,198(税込)
4日以内出荷
返品不可

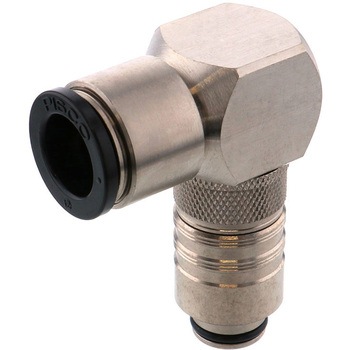

ASL10-12P 8796937587969375ASL10-12P31エルボ-120~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)8.1111-44.623.3---
¥2,805
¥2,198
¥2,418(税込)
4日以内出荷
返品不可

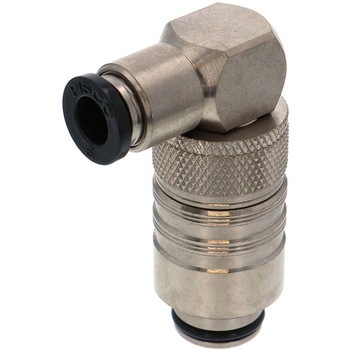

ASL10-6P 8796938487969384ASL10-6P21.7エルボ-60~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)460-40.517---
¥2,310
¥1,998
¥2,198(税込)
4日以内出荷
返品不可

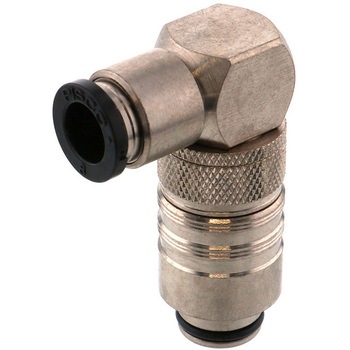

ASL10-8P 8796939387969393ASL10-8P23.9エルボ-80~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)-100(空気)668-41.518.2---
¥2,475
¥1,998
¥2,198(税込)
9日以内出荷
返品不可
各品番毎の詳細は注文コードをクリックしてください
