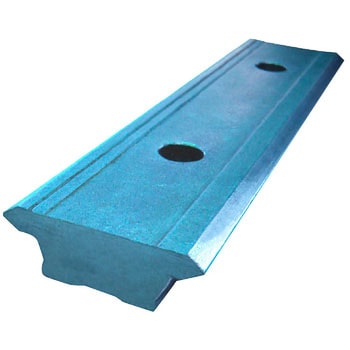

76系ガイドウェイ
材質SMn455(マンガン鋼)相当
V面硬度HRC50～58
V角度(°)70
真直度(mm)(1m以下)0.3、(2m以下)0.6、(3m以下)0.9、(4m以下)1.2
平行度(mm)(1m以下)0.3、(2m以下)0.6、(3m以下)0.9、(4m以下)1.2
取付穴ピッチ公差(mm)±0.2(機台取付後の精度非累計)
V面あらさRa3.2
表面処理硬質クロムメッキ

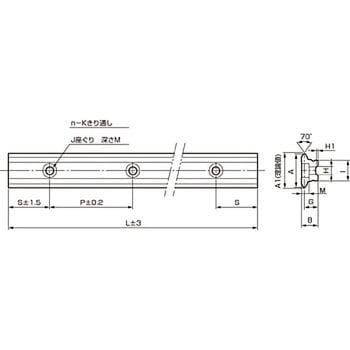

寸法A(mm)76
寸法A1(mm)76.74
寸法B(mm)24
寸法G(mm)19.5
寸法H(mm)20
寸法H1(mm)1.3
寸法I(mm)50.5
寸法J(mm)20
寸法K(mm)14
寸法M(mm)12.5
取付ボルトM12
質量(kg/m)10.6
寸法S(mm)43
寸法P(mm)90
内容量1本
注意
※穴ピッチの精度は累積ではなく、各ピッチ間での精度です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
