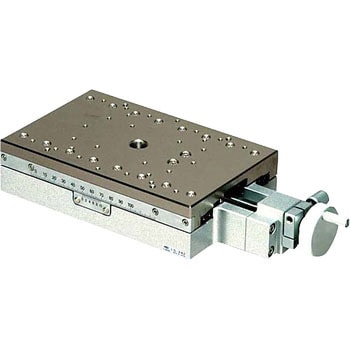

VCR 超精密X軸ステージ 130×200
移動ガイドにV溝とクロスローラ(V-CR方式)を使用した、超精密ステージです。
ワークの精密位置決め、測定機の試料台などの用途に広く利用いただけます。
- 質量(kg)
- 8
- 種類
- Xステージ
- クランプ
- 割締め式
- 平行度(mm)
- 0.03
- 目量
- バーニヤ読み0.05mm
- 材質/処理
- (テーブル)鋼材/カニゼンメッキ
- 耐荷重(N)
- 294
- RoHS指令(10物質対応)
- 対応
- 移動方向
- X軸1方向
- 送り方式
- 手動ねじ式
- 移動ガイド
- V溝とクロスローラ
- 移動精度(mm)
- 真直度(水平・垂直)0.003、ヨーイング・ピッチング15sec
- モーメント剛性(sec/N・cm)
- ヨー剛性：0.02、ピッチ剛性：0.02、ロール剛性：0.01
- テーブル幅(mm)
- 200
- テーブル長さ(mm)
- 130
- ストローク(X距離)(mm)
- ±50
- 移動量
- (ツマミ1回転)1mm
- 内容量
- 1個
