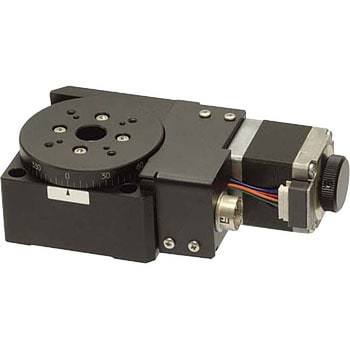

ハイグレード回転ステージ
移動ガイドにボールベアリングを採用した回転ステージです。
中心に透過穴があいています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 仕様
- (心振れ)0.01mm
- 種類
- 回転ステージ
- 表面処理
- (テーブル)黒アルマイト梨地
- センサー
- 原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
- 分解能
- 0.01°
- 平行度(mm)
- 0.075
- RoHS指令(10物質対応)
- 対応
- 移動方向
- 回転方向
- 移動ガイド
- ボールベアリング
- 使用モータ
- PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
- 移動量(°)
- 360
- ロストモーション(°)
- 0.02
- 最高速度(°/s)
- 50(5000pps時)
- 繰返し精度(°)
- ±0.003
- 材質(テーブル)
- アルミ合金
- 内容量
- 1個
注意
※接続ケーブル(ACB-STM2 もしくは ACB-STM3)は別売ですメカニカル部品 の新着商品
