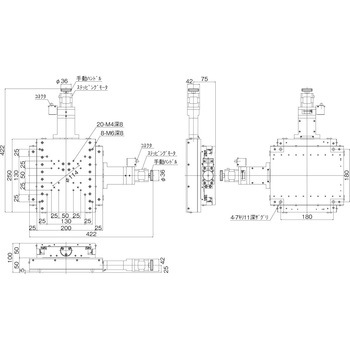

X・Yステージ 高精度タイプ
移動ガイドにV溝とクロスローラをを採用した高精度の自動XYステージです。
移動ガイドにはクリーンルームグリスを塗布しています。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
- 種類
- xyステージ
- 送り方式
- 送りねじ
- 移動ガイド
- V溝とクロスローラ
- 仕様
- (送りねじ)ボールねじ
- 表面処理
- (テーブル)カニゼンメッキ、(ベース)塗装
- センサー
- 原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 分解能
- 0.002mm
- 適合ケーブル
- ACB-STD2、ACB-STD3
- 移動方向
- XY軸2方向
- 送りねじリード(mm)
- 1
- ロストモーション(mm)
- 0.001
- 最高速度(mm/s)
- 16(8000pps時)
- 材質(テーブル)
- 鋼材
- 内容量
- 1個
全6種類を絞り込む
ストローク(X距離)(mm)
テーブル長さ(mm)
ストローク(Y距離)(mm)
耐荷重(N)
