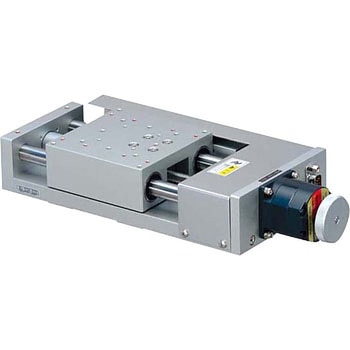

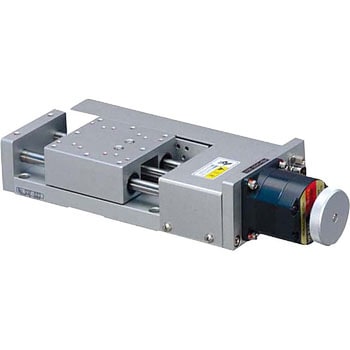

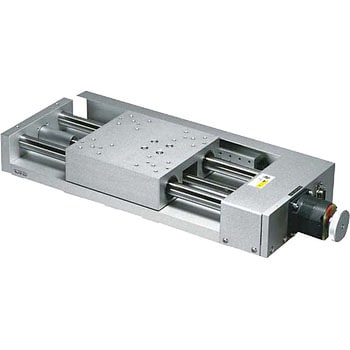

Xステージ 中精度タイプ
移動ガイドにボールブッシュを使用した中精度の自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
- 仕様
- (送りねじ)ボールねじ
- 種類
- Xステージ
- 表面処理
- (テーブル)白アルマイト梨地
- 繰返し精度(mm)
- ±0.003
- センサー
- 原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 分解能
- 0.002mm
- 適合ケーブル
- ACB-STD2、ACB-STD3
- RoHS指令(10物質対応)
- 対応
- 移動方向
- X軸1方向
- 送り方式
- 送りねじ
- 移動ガイド
- ボールブッシュ
- 移動精度(mm)
- 真直度(水平・垂直)0.015
- 使用モータ
- PK543NBW相当(5線式ペンタゴン結線、0.75A/相)
- 送りねじリード(mm)
- 1
- ロストモーション(mm)
- 0.01
- 最高速度(mm/s)
- 16(8000pps時)
- 材質(テーブル)
- アルミ合金
- 内容量
- 1個
