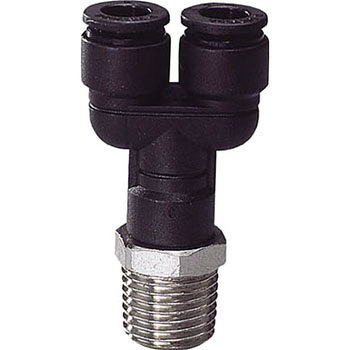

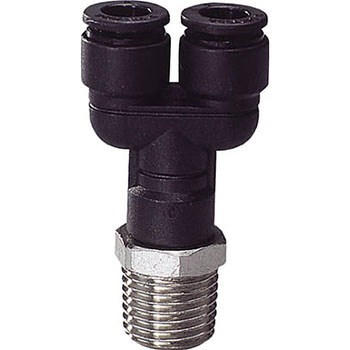

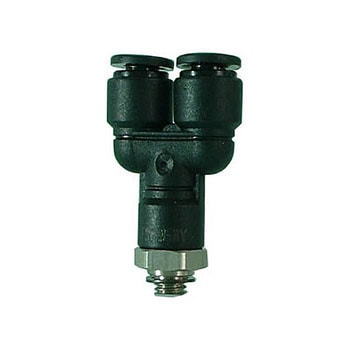

ファイブSUSメイルブランチワイ

強度、耐食性向上
銅、亜鉛等の金属イオン溶出防止
本体金属部にSUS318を採用
PBT樹脂を採用

用途

各種エア配管及び水配管
耐食関係

形状メイルブランチワイ使用流体圧縮空気、真空、工業用水材質(本体)SUS303 材質(ねじ部)SUS303 適合チューブTE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ) 最高使用圧力(圧縮空気)(MPa)1 最高使用圧力(水)(MPa)0.3 使用真空圧力(kPa)-100 使用温度範囲(℃)圧縮空気、真空：-5～60/工業用水：5～40 色黒内容量1個

注意

※使用流体:空気水・使用温度範囲:-5～60℃(空気)、5～40℃(水)
最高使用圧力:1MPa(空気)、0.3MPa(水)
最高真空圧力:10Torr(-100kPa)
本体材質:樹脂(難燃性PBT)金属部:SUS303

お気に入りに追加

17件中 1～17件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 FS4-01MY FS4-02MY FS4-M5MY FS6-01MY FS6-02MY FS6-03MY FS6-M5MY FS8-01MY FS8-02MY FS8-03MY FS10-01MY FS10-02MY FS10-03MY FS10-04MY FS12-02MY FS12-03MY FS12-04MY	接続ねじ種類選択解除 M R	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	寸法A(mm) 選択解除 35.8 38.4 39.3 42.9 43.3 45.9 46.4 47.9 49.4 51.4 52.7 55.7 56.7 59.3 59.7 60.3 63.3	寸法B(mm) 選択解除 20.8 25 29 35 41	寸法C(Φmm) 選択解除 10 12 14 17 20	寸法P(mm) 選択解除 10.8 13 15 18 21	二面幅H(mm) 選択解除 10 12 14 17 19 21	寸法L(mm) 選択解除 32.8 35.3 35.4 37.3 38.9 39.9 41.5 42.4 43.4 45 48.7 49.7 50.3 51.7 53.3 53.9 55.3	チューブ挿入長さ(mm) 選択解除 12 12.5 13.7 14.6 15.4	質量(g) 選択解除 6.3 8.7 9.3 11.4 15 18.4 18.8 24.3 27.3 30.7 31 33 35.1 41.8 53.7 55	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
05727181	FS4-M5MY	M	4	35.8	20.8	10	10.8	10	32.8	12	6.3	￥1,769	￥1,598	￥1,598	￥1,758 （税込）	翌々日出荷返品不可
05727276	FS4-01MY	R	4	39.3	20.8	10	10.8	10	35.3	12	9.3	￥1,788	￥1,598	￥1,598	￥1,758 （税込）	翌々日出荷返品不可
05727775	FS4-02MY	R	4	43.3	20.8	10	10.8	14	37.3	12	18.4	￥1,955	￥1,798	￥1,798	￥1,978 （税込）	翌々日出荷返品不可
05727373	FS6-M5MY	M	6	38.4	25	12	13	12	35.4	12.5	8.7	￥1,807	￥1,598	￥1,598	￥1,758 （税込）	翌々日出荷返品不可
05727592	FS6-01MY	R	6	42.9	25	12	13	12	38.9	12.5	11.4	￥1,881	￥1,698	￥1,698	￥1,868 （税込）	翌々日出荷返品不可
05727933	FS6-02MY	R	6	45.9	25	12	13	14	39.9	12.5	18.8	￥1,993	￥1,798	￥1,798	￥1,978 （税込）	翌々日出荷返品不可
05728213	FS6-03MY	R	6	47.9	25	12	13	17	41.5	12.5	31	￥2,067	￥1,898	￥1,898	￥2,088 （税込）	翌々日出荷返品不可
05728064	FS8-01MY	R	8	46.4	29	14	15	14	42.4	13.7	15	￥2,010	￥1,798	￥1,798	￥1,978 （税込）	翌々日出荷返品不可
05728301	FS8-02MY	R	8	49.4	29	14	15	14	43.4	13.7	18.8	￥2,095	￥1,898	￥1,898	￥2,088 （税込）	翌々日出荷返品不可
05728484	FS8-03MY	R	8	51.4	29	14	15	17	45	13.7	30.7	￥2,169	￥1,998	￥1,998	￥2,198 （税込）	翌々日出荷返品不可
05729157	FS10-01MY	R	10	52.7	35	17	18	17	48.7	14.6	24.3	￥2,719	￥2,398	￥2,398	￥2,638 （税込）	翌々日出荷返品不可
05729272	FS10-02MY	R	10	55.7	35	17	18	17	49.7	14.6	27.3	￥2,867	￥2,598	￥2,598	￥2,858 （税込）	翌々日出荷返品不可
05729342	FS10-03MY	R	10	56.7	35	17	18	17	50.3	14.6	33	￥2,886	￥2,598	￥2,598	￥2,858 （税込）	翌々日出荷返品不可
05729577	FS10-04MY	R	10	59.7	35	17	18	21	51.7	14.6	53.7	￥3,343	￥2,998	￥2,998	￥3,298 （税込）	翌々日出荷返品不可
05729446	FS12-02MY	R	12	59.3	41	20	21	19	53.3	15.4	35.1	￥3,221	￥2,898	￥2,898	￥3,188 （税込）	翌々日出荷返品不可
05729525	FS12-03MY	R	12	60.3	41	20	21	21	53.9	15.4	41.8	￥3,259	￥2,898	￥2,898	￥3,188 （税込）	翌々日出荷返品不可
05729543	FS12-04MY	R	12	63.3	41	20	21	21	55.3	15.4	55	￥3,305	￥2,998	￥2,998	￥3,298 （税込）	翌々日出荷返品不可
