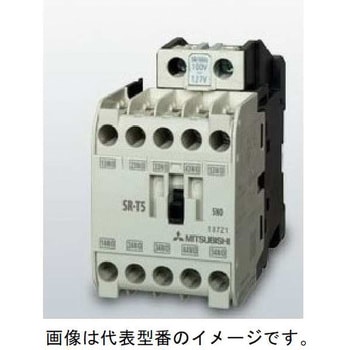

電磁継電器 交流操作形 SR-Tシリーズ
レール取付を全面採用。盤の組立時間を大幅に削減できるIEC35mm レール取付機構を全面採用しています。
ツイン接点の全面採用により接触信頼性を向上させています。
a、b 接点の異電圧使用可能。極間、同一極の上下接点間の絶縁を強化しています。
電線、丸圧着端子、角先開圧着端子を確実に締付けできるセルフアップ端子ねじを使用しています。
種類継電器
定格使用電流(A)AC-15級(電磁石負荷):(AC120V)6/(AC240V)3/(AC440V)1.5/(AC550V)1.2、AC-12級(抵抗負荷):(AC120V)10/(AC240V)8/(AC440V)5/(AC550V)5、DC-13級(電磁石負荷):(DC24V)3/(DC48V)1.5/(DC110V)0.6/(DC220V)0.3、DC-12級(抵抗負荷):(DC24V)10/(DC48V)8/(DC110V)5/(DC220V)1
長さ(mm)75
幅(mm)43
周波数(Hz)50/60
規格JIS C8201-5-1、IEC60947-5-1、EN60947-5-1、BS EN60947-5-1、DIN EN60947-5-1(VDE0660-200)
定格絶縁電圧(V)690
定格インパルス耐電圧(kV)6
開放熱電流(A)10
内容量1個
制御機器 の新着商品
カテゴリ
商品レビュー
- 対象商品:
- 01075786
2024-04-01
- 用途:
- 自作キャンピングカーの商用電源切り替え
欲しかった型が生産終了で探して居たらこのモデルに行き当たり機能は、少し多用途でしたが必要にして十分でした
取り付けて何度も使用致しましたがトラブルは、一切ありません
- 対象商品:
- 01075786
2022-10-09
- 用途:
- キャンピングカーの外部電源とポタ電入力切替
建設業・工事業
既存設備に、インバータと外部電源との継電器が設置されていました。今回、ポタ電を装備したことで、外部電源とポタ電の切替を追加するのに使用しました。機器は仕様通りの動作で大変満足しています。もし可能であれば、接点容量を10Aから15Aなどに増加させて頂けばうれしいです
1人が参考にしています
- 対象商品:
- 01075786
2020-05-14
- 用途:
- キャブコンの外部電源切り替え用
その他業種
キャンピングカー用の切り替えリレーはめちゃめちゃ高いのでこちらの商品を購入。快適に切り替えてくれます。切り替え時の音の大きさはマグネットなのでしょうがないですね。
3人が参考にしています
- 対象商品:
- 01075786
2016-10-06
- 用途:
- キャンピングカーの電源切り替え
外部電源とインバーター出力を切り替えるのに使用。ネジ止めでもDINレールでも固定可能。問題なく動作しています。機構上それなりの作動音はします。
2人が参考にしています
