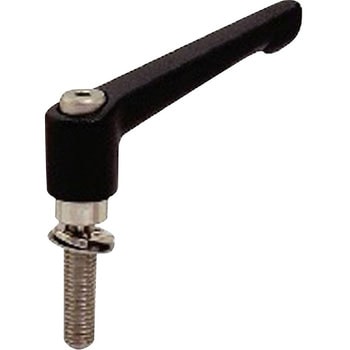

クランプレバー(ばね座金組み込みタイプ) LDMS-W おねじ L字形

Name: クランプレバー(ばね座金組み込みタイプ) LDMS-W
Brand: NBK(鍋屋バイテック会社)

クランプレバー(ばね座金組み込みタイプ) LDMS-W NBK(鍋屋バイテック会社)

ばね座金が組み込まれたクランプレバーです。
ばね座金を組み込む作業が不要です。
特殊形状の平座金が、ばね座金の脱落を防止します。
平座金はねじ山に沿って回転させることで、取り外すことができます。
ばね座金を別の座金部品に交換したりすることができます。
レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

種類クランプレバー形状L字形取付部おねじ材質(本体)亜鉛ダイカスト材質(ねじ部)SUS303 表面処理(レバー部)静電塗装材質(スプリング)ステンレス鋼線材質(ばね座金)SUS304 材質(平座金)SUS304 内容量1個

注意

※レバーの締め付け前に、平座金がヌスミ加工部にあることを確認してください。平座金がねじ山にかかった状態で締め付けると平座金が変形することがあります。

特価

本日8月4日(月)は、メカニカル部品/機構部品カテゴリの全商品がキャンペーンコード入力で通常価格より 10％引き！

キャンペーンコード 000025250815

キャンペーンコードのご利用方法 ※特価からの更なる割引はございません

お気に入りに追加

112件中 1～50件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 LDMS-5-12-W-BK LDMS-5-12-W-OR LDMS-5-12-W-RD LDMS-5-12-W-SG LDMS-5-16-W-BK LDMS-5-16-W-OR LDMS-5-16-W-RD LDMS-5-16-W-SG LDMS-5-20-W-BK LDMS-5-20-W-OR LDMS-5-20-W-RD LDMS-5-20-W-SG LDMS-5-25-W-BK LDMS-5-25-W-OR LDMS-5-25-W-RD LDMS-5-25-W-SG LDMS-5-32-W-BK LDMS-5-32-W-OR LDMS-5-32-W-RD LDMS-5-32-W-SG LDMS-5-40-W-BK LDMS-5-40-W-OR LDMS-5-40-W-RD LDMS-5-40-W-SG LDMS-5-50-W-BK LDMS-5-50-W-OR LDMS-5-50-W-RD LDMS-5-50-W-SG LDMS-6-12-W-BK LDMS-6-12-W-OR LDMS-6-12-W-RD LDMS-6-12-W-SG LDMS-6-16-W-BK LDMS-6-16-W-OR LDMS-6-16-W-RD LDMS-6-16-W-SG LDMS-6-20-W-BK LDMS-6-20-W-OR LDMS-6-20-W-RD LDMS-6-20-W-SG LDMS-6-25-W-BK LDMS-6-25-W-OR LDMS-6-25-W-RD LDMS-6-25-W-SG LDMS-6-32-W-BK LDMS-6-32-W-OR LDMS-6-32-W-RD LDMS-6-32-W-SG LDMS-6-40-W-BK LDMS-6-40-W-OR LDMS-6-40-W-RD LDMS-6-40-W-SG LDMS-6-50-W-BK LDMS-6-50-W-OR LDMS-6-50-W-RD LDMS-6-50-W-SG LDMS-8-16-W-BK LDMS-8-16-W-OR LDMS-8-16-W-RD LDMS-8-16-W-SG LDMS-8-20-W-BK LDMS-8-20-W-OR LDMS-8-20-W-RD LDMS-8-20-W-SG LDMS-8-25-W-BK LDMS-8-25-W-OR LDMS-8-25-W-RD LDMS-8-25-W-SG LDMS-8-32-W-BK LDMS-8-32-W-OR LDMS-8-32-W-RD LDMS-8-32-W-SG LDMS-8-40-W-BK LDMS-8-40-W-OR LDMS-8-40-W-RD LDMS-8-40-W-SG LDMS-8-50-W-BK LDMS-8-50-W-OR LDMS-8-50-W-RD LDMS-8-50-W-SG LDMS-8-63-W-BK LDMS-8-63-W-OR LDMS-8-63-W-RD LDMS-8-63-W-SG LDMS-10-20-W-BK LDMS-10-20-W-OR LDMS-10-20-W-RD LDMS-10-20-W-SG LDMS-10-25-W-BK LDMS-10-25-W-OR LDMS-10-25-W-RD LDMS-10-25-W-SG LDMS-10-32-W-BK LDMS-10-32-W-OR LDMS-10-32-W-RD LDMS-10-32-W-SG LDMS-10-40-W-BK LDMS-10-40-W-OR LDMS-10-40-W-RD LDMS-10-40-W-SG LDMS-10-50-W-BK LDMS-10-50-W-OR LDMS-10-50-W-RD LDMS-10-50-W-SG LDMS-10-63-W-BK LDMS-10-63-W-OR LDMS-10-63-W-RD LDMS-10-63-W-SG LDMS-10-80-W-BK LDMS-10-80-W-OR LDMS-10-80-W-RD LDMS-10-80-W-SG	寸法D(Φmm) 選択解除 13 17.5 21	寸法DS(Φmm) 選択解除 9.2 12.2 15.4 18.4	寸法DW(Φmm) 選択解除 10 12 16 20	寸法H'(mm) 選択解除 37.5 49 58	寸法H(mm) 選択解除 34 45 54	寸法R(mm) 選択解除 45 63 78	寸法TS(mm) 選択解除 1.3 1.5 2 2.5	寸法TW(mm) 選択解除 0.5 0.6 0.8 1	寸法d(Φmm) 選択解除 10 13.5 16	寸法h(mm) 選択解除 24.5 31 36	寸法s(mm) 選択解除 4 6.5 8	寸法s1(mm) 選択解除 4 5 6 7	取付穴径(mm) 選択解除 M5 M6 M8 M10	取付長(mm) 選択解除 12 16 20 25 32 40 50 63 80	回し半径(mm) 選択解除 45 63 78	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
17065807	LDMS-5-12-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	12	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065816	LDMS-5-12-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	12	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065825	LDMS-5-12-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	12	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065834	LDMS-5-12-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	12	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065843	LDMS-5-16-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	16	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065852	LDMS-5-16-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	16	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065868	LDMS-5-16-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	16	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065877	LDMS-5-16-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	16	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065886	LDMS-5-20-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	20	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065895	LDMS-5-20-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	20	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065904	LDMS-5-20-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	20	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065913	LDMS-5-20-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	20	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065922	LDMS-5-25-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	25	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065938	LDMS-5-25-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	25	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065947	LDMS-5-25-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	25	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065956	LDMS-5-25-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	25	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065965	LDMS-5-32-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	32	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065974	LDMS-5-32-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	32	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065983	LDMS-5-32-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	32	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17065992	LDMS-5-32-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	32	45	￥1,480	￥1,398	￥1,398	￥1,538 （税込）	4日以内出荷返品不可
17066008	LDMS-5-40-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	40	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066017	LDMS-5-40-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	40	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066026	LDMS-5-40-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	40	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066035	LDMS-5-40-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	40	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066044	LDMS-5-50-W-BK	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	50	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066053	LDMS-5-50-W-OR	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	50	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066062	LDMS-5-50-W-RD	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	50	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066078	LDMS-5-50-W-SG	13	9.2	10	37.5	34	45	1.3	0.5	10	24.5	4	4	M5	50	45	￥1,550	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066087	LDMS-6-12-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	12	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066096	LDMS-6-12-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	12	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066105	LDMS-6-12-W-RD	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	12	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066114	LDMS-6-12-W-SG	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	12	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066123	LDMS-6-16-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	16	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066132	LDMS-6-16-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	16	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066148	LDMS-6-16-W-RD	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	16	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066157	LDMS-6-16-W-SG	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	16	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066166	LDMS-6-20-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	20	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066175	LDMS-6-20-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	20	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066184	LDMS-6-20-W-RD	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	20	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066193	LDMS-6-20-W-SG	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	20	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066202	LDMS-6-25-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	25	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066218	LDMS-6-25-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	25	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066227	LDMS-6-25-W-RD	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	25	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066236	LDMS-6-25-W-SG	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	25	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066245	LDMS-6-32-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	32	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066254	LDMS-6-32-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	32	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066263	LDMS-6-32-W-RD	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	32	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066272	LDMS-6-32-W-SG	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	32	45	￥1,500	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066288	LDMS-6-40-W-BK	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	40	45	￥1,560	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
17066297	LDMS-6-40-W-OR	13	12.2	12	37.5	34	45	1.5	0.6	10	24.5	4	5	M6	40	45	￥1,560	￥1,498	￥1,498	￥1,648 （税込）	4日以内出荷返品不可
