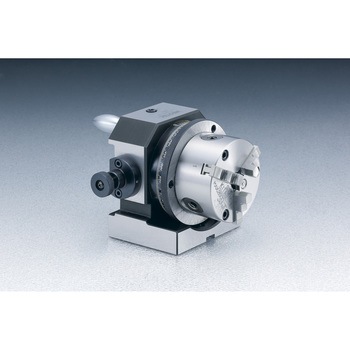

ツールデックス
平面研削盤、フライス盤、ボール盤等に取付けて、小物ワークの円筒、割出し、穴あけ加工が能率よくできます。
握りとストッパーを取り外すとチャックを上向きで使用できます。
マシンバイスに挟んで割出し治具として使用できます。
ベアリング構造を二列にしているためスピンドルの剛性が向上されています。
仕様長手定寸ストッパー装置付き(着脱可能)、3吋三ッ爪スクロールチャック(北川製)
質量(kg)8.2
高さ(mm)(センサー)70
目盛1°とび360°目盛(副尺5分)
貫通穴径(Φmm)(チャック部)16、(本体)26
割出数24分割(15°ピッチ、精度±30秒以内)
チャックサイズ(外爪)Φ2~70mm、(内爪)Φ24~64mm
RoHS指令(10物質対応)対応
内容量1台
