1.
カタログ掲載商品
- VERTEX(バーテックス)
- スーパーセンター
- ￥4,790 〜
(3)

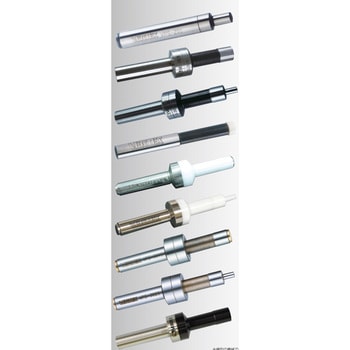

【特長】加工物の端面に測定子を当てるだけで測定完了 繰り返し精度3μ以内(縦型) 耐久性に優れた硬質クロムメッキを測定子に採用
芯だし・位置測定
2.
(9)
【材質】SNCM8【シャンク径(Φmm)】10【精度(mm)】0.003【回転速度(min-1[r.p.m])】(適正)450〜600
芯だし・位置測定
3.
(3)
【特長】光で高感度の位置を検出します。 全周5ヶ所で確認できる赤いランプ付です。 オーバーラン保護機能付です。【用途】NCフライス・マシニングセンターでの位置の検出に。【全長(mm)】160【電源】単5乾電池(2個)付【先端径(mm)】10【対象】金属
芯だし・位置測定
4.
(4)
【特長】セラミック測定子が磁気を遮断し、鉄粉、キリ粉等が付着しません。また、耐摩耗性に大変優れています。 X・Y軸の基準位置を±0.002mmの高精度で検出。【用途】汎用機、NC機、マシニングセンター等工作機械のX・Y軸の原点位置の検出に。【材質】シャンク：SKS/測定子：ジルコニア【測定子直径(Φmm)】10【硬度HRC(刃部)】シャンク：58°【繰返し精度】±0.002
芯だし・位置測定
5.
【特長】フライス盤で、位置決めを行う時に使う治具。【全長(mm)】64.5【把握径(Φmm)】10【繰返し精度(μm)】(位置決め)5【先端径(Φmm)】6
芯だし・位置測定
6.
【特長】汎用、NC、MC等工作機械のX・Y軸の原点位置を±0.002mmの高精度で検出します。 最もポピュラーなエコノミータイプ。【トラスコ品番】239-8117【材質】鉄【全長(mm)】80【質量(g)】60【シャンク径(Φmm)】10【測定子直径(Φmm)】10【繰返し精度】±2μm【適正回転数(min-1)】450〜600
芯だし・位置測定
7.
(2)

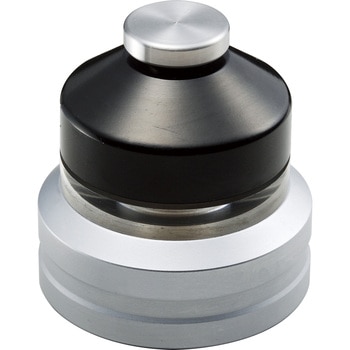

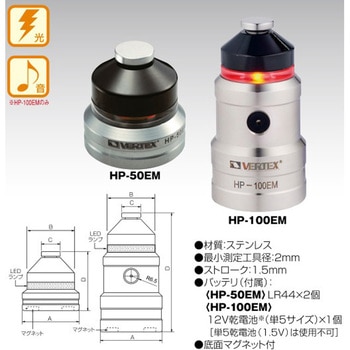

【特長】加工物上面50mmの刃先位置を検出しLEDにて伝達。小径工具にも対応可能。最小測定工具径Φ1mm。IC回路内蔵で確実検出。工具の破損を防ぐクッション機構。強力マグネットでガッチリ固定。測定面にセラミックを採用。通電性の無い刃具、加工物に対応した内部接点方式。【用途】全ての刃具や加工物、機械に対応【トラスコ品番】137-8678【ストローク(mm)】3【質量(kg)】0.24【全高(mm)】50【検出方式】内部接点方式【測定面(mm)】Φ14【胴径(Φmm)】42.5【使用電池】SR44×2【電池寿命(連続時間)】10【材質(測定面)】セラミック
芯だし・位置測定
8.
(4)
【特長】高感度な位置検出センサ。一目で分かる赤ランプ点灯入り。 先端の精密ボールが加工物に接触するだけで赤ランプが全周に点灯しますので瞬時に位置検出が出来ます。 フライス盤、中ぐり盤、ボール盤、マシニングセンタ用芯出しに最適。 加工物の端面、外径、内径の位置検出に効力発揮。【全長(mm)】157【先端寸法(mm)】10【赤ランプ部径(mm)】16【先端長(mm)】45
芯だし・位置測定
10.

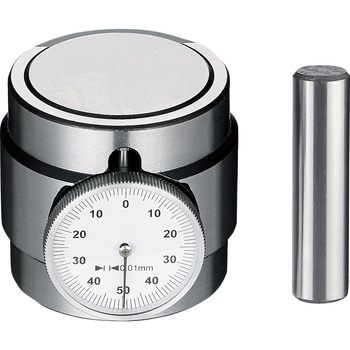

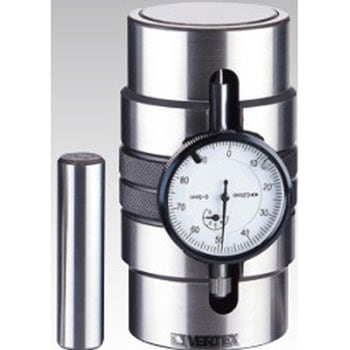

【特長】工作機械のZ方向の基準位置設定用に最適です。【用途】高精度Z方向位置決め基準器【幅(mm)】50【高さ(mm)】50【電源】コイン型電池(SR-44)2個(付属)
芯だし・位置測定
12.
(1)
【特長】検出精度±2μのスイング方式タッチセンサー。 X、Y、Z3次元方向の測定可能。 ワークとの干渉防止を考慮した超小型設計。 1年間使えるバッテリー寿命。 スタイラス交換式。 タッチ位置をランプLEDで瞬時に伝達。【仕様】ストレートシャンクタイプ通電方式
芯だし・位置測定
13.
【特長】加工物上面50mmの刃先位置を検出しLEDにて伝達。小径工具にも対応可能。最小測定工具径Φ1mm。IC回路内蔵で確実検出。工具の破損を防ぐクッション機構。強力マグネットでガッチリ固定。刃先を電子で検出。【用途】通電性の刃具や加工物、機械に対応【トラスコ品番】137-8660【ストローク(mm)】3【質量(kg)】0.23【全高(mm)】50【検出方式】通電方式【測定面(mm)】Φ18【胴径(Φmm)】42.5【使用電池】SR44×2【電池寿命(連続時間)】10【材質(測定面)】鋼
芯だし・位置測定
16.
【特長】非磁性素材のスタイラス 先端部はΦ3mm超硬ボール、トリム部はステンレススチール製の為、帯磁による測定誤差の心配がありません。【適合機種】3Dテスタ【寸法(Φmm)】スタイラス：3.0
芯だし・位置測定
17.
【特長】XYZ方向の基準点を大型ダイヤルゲージ 1台で XYZ 方向の測定が可能 通電しない加工物も測定可能 加工物との干渉を考慮したコンパクト設計 スタイラスボール半径の計算が不要 型 式 3DM-10N ボ-ルがワ-クに接触し半径移動した位置がスピンドルの中心です。 (長針・短針ともに”0”の位置)【付属品】スタイラス：ST25R-3DM【質量(kg)】0.6【繰返し精度(mm)】0.01以下【最小目盛(mm)】0.01【ストローク量(mm)】XY：±4/Z：4
芯だし・位置測定
20.
(2種類の商品があります)
(1)
【特長】最小刃先径Φ0.05mmの刃先位置検出。 低触圧クッション機構により極小工具の刃先位置測定を実現。 すべての刃具や加工物・機械に対応。 LEDでお知らせ。
芯だし・位置測定
22.
から
(2種類の商品があります)
(1)
【特長】摺動面が鏡面仕上げのため、スムーズな動きを実現しました。【用途】ワーク等の寸法・位置決めに。【質量(g)】約80【繰返し精度(μm)】±2以内【シャンク径(mm)】10【適正回転数(min-1)】450〜600
芯だし・位置測定
23.
【特長】スチール製芯出しバー。両端にR付測定子とストレート測定子が付いています。【全長(mm)】90【シャンク径(Φmm)】Φ12【精度(mm)】±0.005【測定球(mm)】10
芯だし・位置測定
24.
(1)
【特長】2軸同時検出水準器 レベル出し完了をLEDとブザーで伝達 光学式レベル検出センサ採用【用途】工作機械・精密組立機器のレベル管理に【使用温度範囲(℃)】0〜40(推奨20±5)【電源】アルカリ乾電池:LR03(単4形)×4P【最小読取値(mm)】0.01/1m【寸法(Φ×高さH)(mm)】109×46【質量(kg)】0.985【電池寿命(連続時間)】50
芯だし・位置測定
25.
から
(2種類の商品があります)
【特長】あらゆるダイヤルゲージ、ピックテスタが接続できるアタッチメント付。300mmの長いリーチ。振動にも絶対ゆるまない新機構。強力マグネットベース使用で確実に固定
芯だし・位置測定
26.
【特長】芯出しバー(Φ10)兼用ですので端面からの位置出し作業が容易。ケガキ部がレバー操作で引き込み(固定も)可能。従って段差も容易に作業できます。ケガキ作業が簡単にできます。ケガキ部には超硬チップを使用しています。【芯径(mm)】Φ10 (超硬チップ)【トラスコ品番】106-4916【質量(g)】550【先端角度】90°【作業範囲】10mm
芯だし・位置測定
27.
【特長】ケガキ作業が簡単。ミーリング・チャック、サイドロックホルダーを使い、あらゆる機械に簡単に取付可能。スプリングで軸方向に移動するためテーパー面にもケガキ作業ができます。【作業範囲】18mm【芯径(mm)】Φ6 (硬質焼入)【トラスコ品番】106-4908【質量(g)】500【先端角度】90°
芯だし・位置測定
28.
(1)
【特長】検出精度±2μのスイング方式タッチセンサー。 X、Y、Z3次元方向の測定可能。 ワークとの干渉防止を考慮した超小型設計。 1年間使えるバッテリー寿命。 スタイラス交換式。 タッチ位置をランプLEDで瞬時に伝達。【仕様】ストレートシャンクタイプ電子音付き通電方式【バッテリー】LR1×2(単5)
芯だし・位置測定
29.
(2種類の商品があります)
【特長】(高精度検出)基準面から刃先までの寸法が簡単に、しかも高精度に行えます。 (強力硬質マグネット付)強力マグネット(吸着力700N)ですから、立/横マシニングセンタは勿論、NC旋盤、NCフライス盤に最適です。 (切粉鉄粉が付きません。)マグネットベースはON/OFFの切り替え式です。マグネットベースの底面はいつも清浄を保っています。 (近接ランプ付き)測定領域に入ったら赤ランプが点灯し、次にダイヤルゲージの長針が”0”を示した位置が、基準面100mm又は150mmです。 刃先を痛めないスムーズなクッション機構 スライドヘッド部の完全防塵対策【幅(mm)】81【奥行(mm)】90
芯だし・位置測定
31.
33.
【特長】MST-イメア システム(電極保持具システム) 測定芯出用メスカップリング 芯出用測定器、ダイヤルゲージ【仕様】V型クロスに対する回転部の芯振精度 許容値：0.005【付属品】ダイヤルゲージ、アーム、レンチ一式、化粧箱、偏芯ピン
芯だし・位置測定
35.
39.
【特長】ケガキ部に超硬チップを使用していますので耐久性に優れています。 ケガキ作業が簡単に行えます。ミーリングチャック、サイドロックホルダを使い、あらゆる機械に簡単に取り付け可能です。 スプリングで軸方向に移動するためテーパ面にもケガキ作業ができます。【用途】ミーリングチャックなどに取り付けてのケガキ作業に。【トラスコ品番】791-4482【全長(mm)】130【質量(g)】500【先端角(°)】90【芯径(mm)】6【作動距離(mm)】18【シャンク径(mm)】32
芯だし・位置測定
40.
