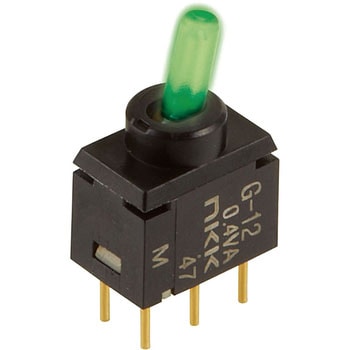

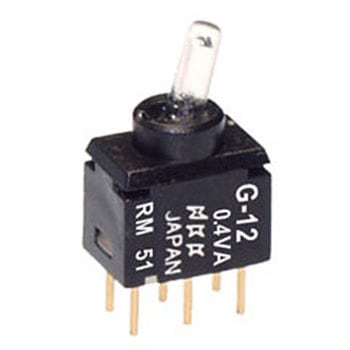

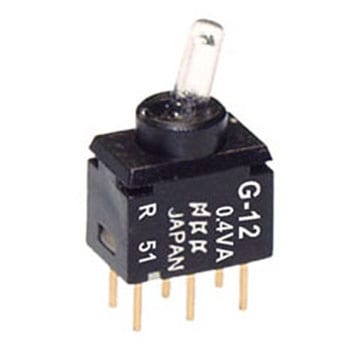

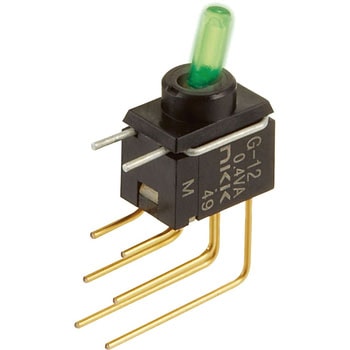

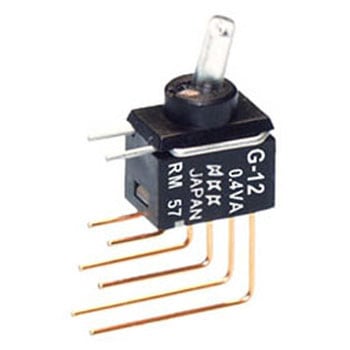

全面照光トグルスイッチ Gシリーズ
耐熱性
はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
接触抵抗(mΩ)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
80以下(20mV 10mAにて)
導電部抵抗を除く接点部は50以下
電流容量
導電部抵抗を除く接点部は50以下
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
仕様輝度レベル1
種類丸洗い、照光タイプ
極数1
使用温度範囲(℃)-25～55
絶縁抵抗(MΩ)500以上(DC500V)
機械的開閉耐久性100000回以上
電気的開閉耐久性100000回以上
レバー倒れ角度(°)28±4
操作部形状透明レバー
機能動作ON-ON
回路単極双投
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
