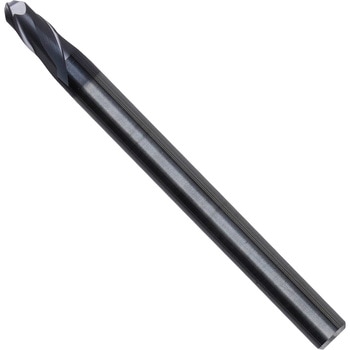

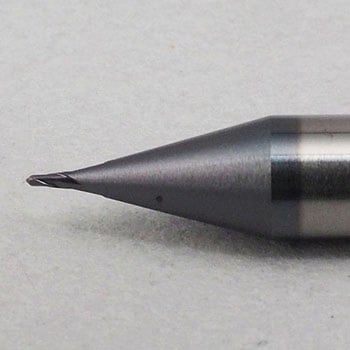

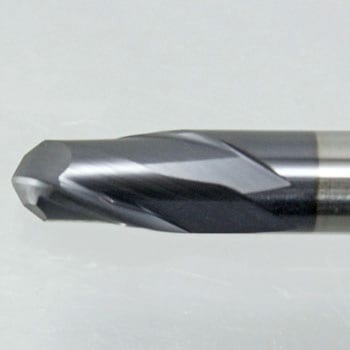

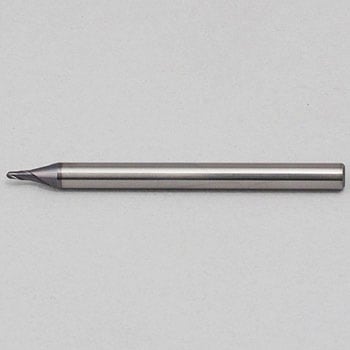

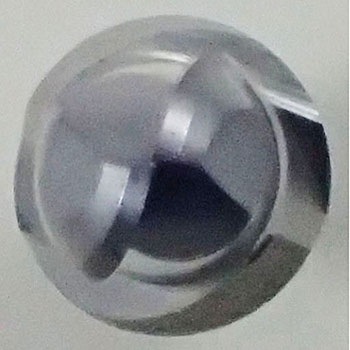

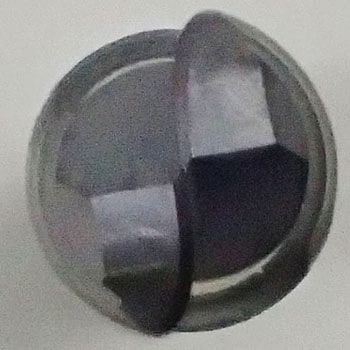

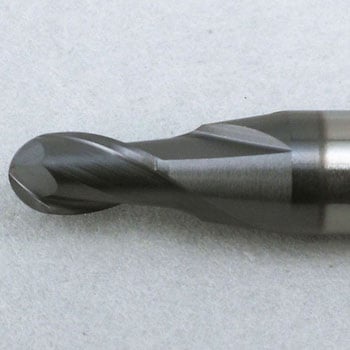

超硬ボールエンドミル TiAlNコート 2枚刃
刃数2表面処理TiAINコーティングTiAlNねじれ角(°)30刃径公差(mm)0～-0.030内容量1本
化学物質等安全データシート(SDS)：(0.4MB)
注意

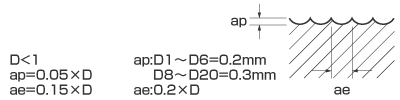

※本来の用途以外には使用しないでください。TiAlNコート2枚刃超硬ボールエンドミル切削条件
| 被削材 | 非合金工具鋼 鋳鉄 | 合金鋼 耐熱鋼 | 焼入れ鋼 | |||
|---|---|---|---|---|---|---|
| 硬度 | ～HRc30 | HRc30～HRc40 | HRc45～HRc65 | |||
| 強度 | ～1000N/mm2 | 1000～1250N/mm2 | 1500N/mm2 | |||
| 刃径(φmm) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) |
| R0.15×0.3 | 30780 | 350 | 30780 | 350 | 30780 | 350 |
| R0.25×0.5 | 28220 | 395 | 28220 | 395 | 28220 | 335 |
| R0.5×1.0 | 13470 | 215 | 10880 | 170 | 4960 | 75 |
| R0.75×1.5 | 13480 | 300 | 10380 | 235 | 4550 | 105 |
| R1.0×2.0 | 12310 | 640 | 9150 | 420 | 4000 | 130 |
| R1.5×3.0 | 11200 | 580 | 8550 | 395 | 3870 | 130 |
| R2.0×4.0 | 8980 | 630 | 7180 | 455 | 3590 | 150 |
| R2.5×5.0 | 7810 | 705 | 6240 | 495 | 3140 | 150 |
| R3.0×6.0 | 7260 | 875 | 5900 | 710 | 2720 | 160 |
| R4.0×8.0 | 6120 | 1100 | 4940 | 790 | 2110 | 190 |
| R5.0×10.0 | 5440 | 1310 | 4350 | 875 | 1740 | 195 |
 |  | |||||
回転数（min-1）=REVOLUTION PER MIN
送り速度（mm/min）=mm/min.
送り速度（mm/min）=mm/min.
商品説明動画
【テニトル】さくっと商品チェック！
超硬エンドミル の新着商品
カテゴリ
商品レビュー
2025-03-07
用途: 圧着駒用パンチの旋削加工
【B2-0.5】にて段付き丸棒の根本にR0.5のフィレットを加工するのに使用。
当初は旋盤・リューター加工にすることで2万rpm分の切削速度を確保する予定でしたが、シャンクが太すぎてリューターに取り付かず、能力不足のフライスと傾斜割出し台にスイッチ。
焼き入れ前のS45C、7500rpm、切り込み0.1mm。
やや厳しい条件外れの加工でしたが、ショートネックだったこともあり剛性的にも特に問題なく綺麗なフィレットを削り出せました。
3mmシャンクのスクエアエンドミル【2CEM-G-2D-0.5】で上記の加工方法をするので、省原材料を企図してリューターコレットに取り付くシャンク3mmのラインナップが復活しないか地味に期待しています。
対象商品 : 19051996
2024-03-12
用途: 製品加工時にアールが付いた時
株式会社東信精機 様
射出成形の部品を製造しています。
御社製のエンドミルはシャンク長が短いので便利に使用しています。
価格も安く製品もいいので使いやすいです。
対象商品 : 19051996
2021-06-05
用途: ハンドプレスの型の作成に使用
製造業
加工対象はA5052TO SS400ですが、何も問題なく加工できました。2枚刃なのです振動が予想よりも大きく出ましたが、表面の荒さは悪くは成りませんでしたので後の行程の磨きの手間がかかりませんでした
