コンセント・コネクター
はんだ付け面には端子番号の表示があります
- 形状
- ストレート
- 色
- ストッパーリング：青
- 種類
- 丸型
- 適合規格
- プラグのみPSEマーク品(認定機関名JET)
- 定格電圧(V)
- AC125
- 定格電流(A)
- 5
- 適合電線(mm2)
- 0.75(ビニルキャブタイヤコード丸形コード)
- 材質(絶縁体)
- ナイロン66(UL94V-0)
- 絶縁抵抗(MΩ)
- 1000以上(DC500V)
- 接触抵抗(mΩ)
- 20以下(初期値)
- 材質(ストッパー)
- ナイロン66(UL94V-0)
- 結合方式
- ねじ
- 端子金具
- はんだ付け用端子
- ナット二面幅(mm)
- 16
- 色(本体)
- グレー
- パネル取付方式
- ナット締め付け
- ナット締付トルク(N・m)
- 0.8以下
- コンタクト形状
- オス
- 仕上外径(Φmm)
- 6.6～7.6
- 耐電圧(V/min)
- AC2000
- 結線方法
- はんだ
- 内容量
- 1個
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
商品レビュー
対象商品 : 08626737
2023-09-07
用途: リモートスイッチ配線等機器組み込み用として
大きさを気にしない用途の場合配線等が楽なコネクターです。プラグとソケットを別々に買うこともできますが、セットで買うと割安です。
対象商品 : 08626746
2018-06-05
用途: しっかりしていますが、はめるのが固い？
ミリオンテック合資会社 様
ネジで締めこんで止めるというよりも、しっかり挿しこんでからでないとネジが閉まらない。

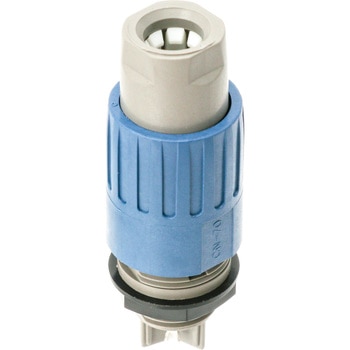

青い部分がネジですが、最初にしっかりまっすぐ置くまで挿してから、ネジを閉めないといけない。最初の差し込みが予想以上に強く挿す必要あり。
この手のタイプは、適当に挿してもネジの力で深く刺さるような気がしていましたが、中途半端だとネジも閉まらない。うーんメリットなのか使いづらいのか？？？？
